در دنیای مدرن امروز، آسایش حرارتی و کیفیت هوای داخل ساختمان دیگر یک کالای لوکس محسوب نمی‌شود، بلکه نیازی اساسی برای حفظ سلامت، بهره‌وری و پایداری سازه‌هاست. کتاب سیستم‌های تهویه مطبوع اثر ریچارد نیکولز، به عنوان یک مرجع جامع، به بررسی دقیق اصول علمی و کاربردهای عملی تجهیزات گرمایشی، سرمایشی و تهویه می‌پردازد.

این اثر با پیوند میان مباحث تئوریک آکادمیک و تکنولوژی‌های صنعتی، تلاش می‌کند تا دانشجویان معماری و مهندسی را با پیچیدگی‌های طراحی خدمات ساختمان آشنا سازد. تمرکز اصلی کتاب بر بهینه‌سازی مصرف انرژی و کاهش اثرات زیست‌محیطی ناشی از احتراق سوخت‌های فسیلی و استفاده از مبردهاست. نویسنده با زبانی رسمی و ساختاری آموزشی، اهمیت سیستم‌های تهویه مطبوع را در مدیریت هزینه‌های جاری ساختمان و تامین استانداردهای زندگی امروزی تبیین می‌کند. در واقع، این کتاب راهنمایی عملی برای درک چگونگی تعامل میان پوسته‌ی ساختمان و تجهیزات مکانیکی است تا در نهایت فضایی سالم و بهینه برای ساکنان فراهم آید.

• نام کتاب: Heating, Ventilation and Air Conditioning
• نام نویسنده: Richard Nicholls

فصل ۱.۰: مقدمه‌ای بر سیستم‌های گرمایشی

در این فصل، نویسنده به ضرورت سیستم‌های گرمایشی برای تامین آسایش در فصول سرد و محافظت از بافت ساختمان در برابر رطوبت و یخ‌زدگی می‌پردازد. سیستم‌های گرمایشی به دو دسته‌ی مستقیم (مانند بخاری‌های گازی و برقی) و غیرمستقیم (سیستم‌های حرارت مرکزی) تقسیم می‌شوند. در سیستم‌های غیرمستقیم، دیگ (Boiler) قلب تپنده سیستم است که حرارت را به واسطه‌ای مانند آب یا هوا منتقل می‌کند. نیکولز تاکید می‌کند که در انتخاب این سیستم‌ها باید چهار عامل کلیدی اقتصاد، ایمنی، آسایش و محیط زیست مدنظر قرار گیرند. همچنین تفاوت‌های اساسی میان نیازهای گرمایشی ساختمان‌های مسکونی و تجاری در این بخش تشریح شده است.

فصل ۱.۱ تا ۱.۸: اجزای سیستم‌های گرمایش آبی و کنترل‌ها

این بخش به بررسی دقیق قطعات تشکیل‌دهنده سیستم‌های هیدرونیک (آبی) می‌پردازد. از دیگ‌های گازی و کارایی آن‌ها گرفته تا انواع پمپ‌ها، رادیاتورها و شیرهای کنترل. نویسنده بر اهمیت عایق‌کاری لوله‌ها برای جلوگیری از اتلاف انرژی و کنترل دقیق دما تاکید دارد. همچنین مفاهیمی مانند «تولید همزمان برق و حرارت» (CHP) به عنوان راهکاری برای افزایش بهره‌وری انرژی معرفی شده‌اند. بخش کنترل‌ها، از ترموستات‌های ساده خانگی تا سیستم‌های پیشرفته مدیریت انرژی ساختمان (BEMS) را در بر می‌گیرد که وظیفه بهینه‌سازی زمان شروع و پایان کارکرد سیستم را بر عهده دارند تا از اتلاف سوخت جلوگیری شود.

فصل ۲.۰ و ۳.۰: سیستم‌های گرمایش با هوای گرم و سیستم‌های مستقیم

در این فصول، سیستم‌های گرمایش هوای گرم که در آن‌ها به جای لوله از کانال استفاده می‌شود، بررسی شده‌اند. این سیستم‌ها پاسخ‌دهی سریع‌تری دارند و امکان تهویه همزمان با گرمایش را فراهم می‌کنند. در مقابل، سیستم‌های گرمایش مستقیم شامل کنوکتورها و گرم‌کننده‌های تابشی هستند. گرمایش تابشی به ویژه برای فضاهای بزرگ و باز مانند انبارها مناسب است، زیرا بدون نیاز به گرم کردن کل حجم هوا، مستقیماً اجسام و افراد را گرم می‌کند. این روش باعث صرفه‌جویی در هزینه‌های عملیاتی در محیط‌های صنعتی با نرخ تعویض هوای بالا می‌شود.

فصل ۴.۰: تهویه در ساختمان‌های مسکونی و تجاری

تهویه فرآیند جایگزینی هوای کهنه و آلوده داخلی با هوای تازه بیرونی است. این فصل به تفاوت میان تهویه طبیعی (از طریق پنجره‌ها و منافذ) و تهویه مکانیکی (با استفاده از فن‌ها) می‌پردازد. در ساختمان‌های مدرن که از نظر هوابندی بسیار تقویت شده‌اند، تهویه مکانیکی برای جلوگیری از تجمع آلاینده‌ها و حفظ کیفیت هوای داخلی ضروری است. نویسنده همچنین به روش‌های بازیابی حرارت (Heat Recovery) اشاره می‌کند که در آن گرمای هوای خروجی برای پیش‌گرم کردن هوای ورودی استفاده می‌شود تا راندمان سیستم‌های تهویه مطبوع افزایش یابد.

فصل ۵.۰ تا ۷.۰: سیستم‌های سرمایشی و تهویه مطبوع مرکزی

این بخش وارد مباحث پیچیده‌ی سرمایش می‌شود. فرآیند سرد کردن هوا معمولاً از طریق چرخه تراکم بخار (مانند یخچال‌های خانگی) انجام می‌گیرد. سیستم‌ها از کولرهای گازی ساده (Window units) و اسپلیت‌ها شروع شده و به سیستم‌های مرکزی عظیم و چیلرها ختم می‌شوند. اجزای اصلی یک واحد هوارسان (AHU) شامل فیلترها (برای بهبود کیفیت هوا)، کویل‌های سرمایشی و گرمایشی، و رطوبت‌زن‌ها به تفصیل بررسی شده‌اند. نیکولز توضیح می‌دهد که چگونه نمودار سایکرومتریک به مهندسان کمک می‌کند تا تغییرات دما و رطوبت هوا را در طول فرآیند تهویه پیش‌بینی و کنترل کنند.

فصل ۷.۶ تا ۸.۰: توزیع هوا و سیستم‌های پیشرفته

فصل نهایی به چگونگی ورود هوای تنظیم‌شده به فضا می‌پردازد. انتخاب صحیح دیفیوزرها و دریچه‌ها برای جلوگیری از ایجاد کوران (Draught) و اطمینان از توزیع یکنواخت هوا حیاتی است. سیستم‌های پیشرفته‌ای مانند حجم هوای متغیر (VAV)، سقف‌های سرد (Chilled Ceilings) و تهویه جابجایی (Displacement Ventilation) به عنوان راهکارهای مدرن برای ساختمان‌های بزرگ تجاری معرفی شده‌اند. این سیستم‌ها اجازه می‌دهند تا کنترل دمای هر اتاق به صورت مجزا انجام شود و در عین حال مصرف انرژی در کل ساختمان به حداقل برسد.

نتیجه‌گیری

کتاب سیستم‌های تهویه مطبوع ریچارد نیکولز، به وضوح نشان می‌دهد که طراحی بهینه تجهیزات ساختمانی نیازمند درک عمیق از تعامل میان فیزیک، مهندسی مکانیک و نیازهای انسانی است. سیستم‌های تهویه مطبوع (HVAC) نه تنها مسئول تامین دمای مطلوب هستند، بلکه نقش کلیدی در کاهش تولید گازهای گلخانه‌ای و مقابله با تغییرات اقلیمی ایفا می‌کنند. با پیشرفت تکنولوژی، گذار از سیستم‌های سنتی به سمت سیستم‌های هوشمند و متصل (مانند BEMS) و استفاده از روش‌های بازیابی انرژی، به یک ضرورت تبدیل شده است.

نویسنده تاکید می‌کند که موفقیت یک پروژه معماری در گرو انتخاب درست سیستم‌های گرمایشی و سرمایشی است که علاوه بر کارایی بالا، هزینه‌های نگهداری پایینی داشته باشند. در نهایت، آگاهی از استانداردهای نوین و استفاده از نرم‌افزارهای طراحی، ابزارهای لازم را در اختیار متخصصان قرار می‌دهد تا فضاهایی پایدار و آرامش‌بخش خلق کنند. مطالعه این اثر برای هر کسی که در صنعت ساختمان فعالیت می‌کند، دیدگاهی جامع و کاربردی نسبت به چالش‌های مدرن تهویه مطبوع فراهم می‌سازد.

The post سرمایش گرمایش تهویه مطبوع appeared first on تاسیسات نوین.

در دنیای امروز، تأمین آسایش حرارتی در ساختمان‌ها یکی از ارکان اصلی مهندسی خدمات ساختمان محسوب می‌شود. سیستم‌های گرمایشی مدرن نه تنها وظیفه گرم کردن فضاهای داخلی را بر عهده دارند، بلکه تأمین آب گرم مصرفی بهداشتی نیز از اولویت‌های جدایی‌ناپذیر آن‌هاست. با توجه به تغییرات اقلیمی و نوسانات دمایی در نقاط مختلف جهان، طراحی و اجرای بهینه این سیستم‌ها اهمیتی دوچندان یافته است.

سیستم‌های آب گرم فشار پایین (LPHW) که توسط دیگ‌های بخار تغذیه می‌شوند، به دلیل انعطاف‌پذیری و کارایی بالا، رایج‌ترین روش برای ساختمان‌های تجاری، آموزشی، درمانی و مسکونی به شمار می‌روند. با این حال، مصرف انبوه سوخت‌های فسیلی در این سیستم‌ها و انتشار گازهای گلخانه‌ای نظیر دی اکسید کربن و اکسیدهای نیتروژن، لزوم بازنگری در طراحی‌ها و حرکت به سمت سیستم‌های با راندمان بالا را ضروری ساخته است. این کتاب با تمرکز بر جنبه‌های فنی، مدیریتی و کنترلی، به بررسی عمیق تجهیزات تولید گرما، شبکه‌های توزیع و روش‌های بهینه‌سازی مصرف انرژی می‌پردازد تا راهکارهایی عملی برای کاهش اثرات زیست‌محیطی و افزایش کارایی اقتصادی ارائه دهد.

• کتاب: Heating Systems, Plant and Control
• نویسنده: A.R. Day, M.S. Ratcliffe, K.J. Shepherd

فصل ۱: مقدمه و کلیات

این فصل به اهمیت سیستم‌های گرمایشی مدرن به عنوان بنیادی‌ترین سرویس ساختمانی می‌پردازد. نویسندگان تأکید می‌کنند که سیستم‌های آب گرم فشار پایین (LPHW) قلب تپنده اکثر ساختمان‌های غیرمسکونی هستند. در این بخش، ضرورت حرکت به سمت سیستم‌های کارآمد به دلیل هزینه‌های اقتصادی و مسئولیت‌های زیست‌محیطی تبیین شده و نمایی کلی از ساختار کتاب و اهداف آن ارائه می‌گردد.

فصل ۲: دیگ‌ها و مشعل‌ها (Boilers and Burners)

در این فصل، اجزای عملکردی اصلی دیگ‌های بخار شامل بلوک دیگ و مشعل تشریح می‌شود. نویسندگان تفاوت‌های میان دیگ‌های گازسوز، گازوئیل‌سوز و سوخت جامد را بررسی کرده و مکانیزم‌های انتقال حرارت برای دستیابی به حداکثر راندمان را توضیح می‌دهند. همچنین انواع کنترل‌های مشعل از جمله کنترل‌های روشن/خاموش، دو مرحله‌ای و مدولار برای مدیریت بهینه بار گرمایشی معرفی می‌شوند.

فصل ۳: انواع دیگ و الزامات آن‌ها

این بخش به بررسی مواد سازنده دیگ‌ها مانند چدن و فولاد و روش‌های ساخت آن‌ها می‌پردازد. تمرکز اصلی بر دیگ‌های چگالشی (Condensing Boilers) است که با بهره‌گیری از گرمای نهان گازهای خروجی، راندمان سیستم‌های گرمایشی مدرن را به شدت افزایش می‌دهند. الزامات نصب شامل پایداری هیدرولیکی، دمای آب برگشتی و تصفیه آب نیز به تفصیل در این فصل تحلیل شده است.

فصل ۴: روش‌های جایگزین تولید گرما

نویسندگان در این فصل به تکنولوژی‌های نوظهور مانند واحدهای تولید همزمان برق و حرارت (CHP) و پمپ‌های حرارتی می‌پردازند. این سیستم‌ها به عنوان جایگزین‌هایی پایدار برای دیگ‌های سنتی معرفی می‌شوند. مزایای اقتصادی و چالش‌های ادغام این تجهیزات در شبکه گرمایشی موجود ساختمان و همچنین پتانسیل استفاده از سوخت‌های زیستی در این بخش مورد بحث قرار می‌گیرد.

فصل ۵: دودکش‌ها (Flueing)

طراحی صحیح سیستم تخلیه محصولات احتراق برای ایمنی و کارایی دیگ‌ها حیاتی است. این فصل انواع دودکش‌های طبیعی و مکانیکی، سیستم‌های متعادل (Balanced Flues) و روش‌های سایزینگ آن‌ها را بررسی می‌کند. همچنین ملاحظات خاص برای دودکش دیگ‌های چگالشی و مسائل مربوط به آلودگی صوتی ناشی از فن‌های تخلیه در این بخش گنجانده شده است.

فصل ۶: پخش‌کننده‌های حرارتی (Heat Emitters)

این فصل به بررسی واسطه‌های انتقال حرارت به محیط از جمله رادیاتورها، کنوکتورها و سیستم‌های گرمایش از کف می‌پردازد. نویسندگان تأثیر هر یک از این تجهیزات بر آسایش حرارتی ساکنان و مصرف انرژی را تحلیل کرده و روش‌های کنترل خروجی حرارت از طریق تغییر دبی یا دمای آب را توضیح می‌دهند.

فصل ۷: طراحی مدارات گرمایشی

در این بخش، اصول طراحی لوله‌کشی، انتخاب دماهای رفت و برگشت و عایق‌کاری لوله‌ها بررسی می‌شود. استفاده از پمپ‌های با دور متغیر برای کاهش هزینه‌های جاری و بهبود کنترل سیستم به عنوان یک استاندارد در سیستم‌های گرمایشی مدرن معرفی شده و روش‌های مهار انبساط و انقباض لوله‌ها نیز تشریح می‌گردد.

فصل ۸: خدمات آب گرم مصرفی (HWS)

این فصل به چالش‌های تأمین آب گرم بهداشتی در ساختمان‌ها اختصاص دارد. تفاوت سیستم‌های ذخیره‌ای و لحظه‌ای، روش‌های تخمین تقاضا و ادغام پنل‌های خورشیدی در سیستم گرمایش مورد بحث قرار می‌گیرد. همچنین مسئله ایمنی و پیشگیری از رشد باکتری لژیونلا در مخازن آب گرم به عنوان یک نکته کلیدی مطرح می‌شود.

فصل ۹: سایزینگ مرکز گرمایشی

نویسندگان روش‌های سنتی و مدرن برای تعیین ظرفیت دیگ‌های بخار را مقایسه می‌کنند. تأکید بر این است که سایزینگ بیش از حد (Oversizing) منجر به کاهش راندمان و هدررفت سرمایه می‌شود. در این فصل مدل‌های ریاضی برای تحلیل پاسخ حرارتی ساختمان و بهینه‌سازی زمان پیش‌گرمایش ارائه شده است.

فصل ۱۰: تطبیق خروجی با تقاضا

این فصل به استراتژی‌های کنترلی برای هماهنگ‌سازی توان تولیدی موتورخانه با نیاز واقعی ساختمان می‌پردازد. استفاده از کنترلرهای جبران‌گر هوا (Weather Compensation) و سنسورهای دقیق دما برای مدیریت دیگ‌های چندگانه و جلوگیری از چرخه کوتاه (Short Cycling) مشعل‌ها از مباحث اصلی این بخش است.

فصل ۱۱: مصرف انرژی و پایش

در فصل نهایی، روش‌های تخمین مصرف سوخت بر اساس شاخص درجه-روز (Degree-Day) معرفی می‌شوند. نویسندگان بر اهمیت نظارت مستمر بر عملکرد سیستم، بنچ‌مارکینگ و نگهداری پیشگیرانه برای حفظ راندمان بالای سیستم‌های گرمایشی مدرن در طول عمر عملیاتی ساختمان تأکید می‌کنند.

نتیجه‌گیری

کتاب “Heating Systems, Plant and Control” منبعی جامع برای درک پیچیدگی‌های طراحی و مدیریت حرارتی در ساختمان‌های مدرن است. نتیجه‌گیری کلی نشان می‌دهد که دستیابی به پایداری محیطی و کارایی اقتصادی تنها از طریق یک رویکرد سیستماتیک میسر است؛ رویکردی که در آن انتخاب دقیق تجهیزات (دیگ‌ها و مشعل‌ها) با طراحی هوشمندانه مدارات توزیع و سیستم‌های کنترلی پیشرفته ادغام شود. سیستم‌های گرمایشی مدرن امروزی باید قادر باشند به سرعت به تغییرات تقاضا پاسخ دهند و در عین حال کمترین میزان کربن را تولید کنند. استفاده از تکنولوژی‌های چگالشی، پمپ‌های حرارتی و سیستم‌های کنترلی مبتنی بر میکروپروسسور، دیگر یک انتخاب لوکس نیست، بلکه ضرورتی برای رعایت استانداردهای سخت‌گیرانه انرژی است. در نهایت، آموزش مهندسان برای درک مدل‌های ریاضی و رفتارهای دینامیکی ساختمان، کلید اصلی در بهبود عملکرد زیرساخت‌های گرمایشی و کاهش اثرات مخرب زیست‌محیطی در سطح کلان خواهد بود.

The post سیستم‌های گرمایشی و کنترل appeared first on تاسیسات نوین.

کتاب شیرهای کنترلی که توسط شرکت فیشر (زیرمجموعه امرسون) تدوین شده است، یکی از مراجع اصلی و کلاسیک در این حوزه به شمار می‌رود که از اولین چاپ خود در سال 1965 تا ویرایش چهارم، همواره منبعی غنی برای مهندسان و تکنسین‌ها بوده است. این کتاب تنها یک کاتالوگ محصول نیست، بلکه ترکیبی از دانش تئوریک و تجربیات عملی دهه‌ها فعالیت در صنعت کنترل سیالات است. هدف اصلی این کتاب، پر کردن شکاف میان تئوری‌های دانشگاهی و واقعیت‌های میدانی در انتخاب، نصب، سایزینگ و نگهداری شیرهای صنعتی است.

• نام کتاب: هندبوک شیرهای کنترل (Control Valve Handbook)
• نام نویسنده: امرسون پروسس منیجمنت / فیشر (Emerson Process Management / Fisher)

مقدمه ای بر کتاب شیرهای کنترلی در تاسیسات

در دنیای پیچیده و پویا صنعت مدرن، کنترل دقیق فرآیندها عاملی حیاتی در دستیابی به راندمان بالا، ایمنی، سودآوری و رعایت استانداردهای زیست‌محیطی است. کارخانه‌های فرآیندی متشکل از صدها و گاهی هزاران حلقه کنترلی هستند که همگی در یک شبکه به هم پیوسته عمل می‌کنند تا محصولی با کیفیت تولید شود. هر یک از این حلقه‌ها برای نگهداری متغیرهای مهم فرآیند مانند فشار، جریان، سطح و دما در محدوده عملیاتی مطلوب طراحی شده‌اند. در این میان، شیرهای کنترلی به عنوان مهم‌ترین و رایج‌ترین عنصر نهایی کنترل (Final Control Element) در صنایع فرآیندی شناخته می‌شود. بسیاری از متخصصان، شیر کنترل را تنها یک تجهیز ساده مکانیکی می‌پندارند، اما در واقعیت، این تجهیزات حلقه اتصال حیاتی در زنجیره ابزار دقیق هستند. همان‌طور که قدرت یک زنجیر به ضعیف‌ترین حلقه آن وابسته است، عملکرد یک حلقه کنترلی نیز به شدت به عملکرد و دقت شیر کنترل وابسته است.

در این مقدمه باید اشاره کرد که نقش شیرهای کنترلی فراتر از باز و بسته کردن مسیر جریان است. این تجهیز وظیفه دارد تا با دریافت سیگنال از کنترل‌کننده، نرخ جریان سیال (گاز، بخار، آب یا ترکیبات شیمیایی) را دستکاری کرده و اغتشاشات وارده به سیستم را جبران نماید. در ویرایش چهارم این کتاب، نویسندگان تمرکز ویژه‌ای بر روی عملکرد دینامیکی شیر، فناوری‌های جدید دیجیتال و استانداردهای زیست‌محیطی مانند کنترل آلاینده‌های فرار (Fugitive Emissions) داشته‌اند. اهمیت درک صحیح از پدیده‌هایی نظیر کاویتاسیون، فلشینگ و نویز آیرودینامیک، و همچنین انتخاب صحیح متریال و کلاس نشتی، از جمله مباحثی است که در این کتاب به تفصیل بررسی شده‌اند. با مطالعه این اثر، خواننده درمی‌یابد که انتخاب یک شیر کنترل مناسب، فرآیندی مهندسی و دقیق است که نیازمند درک عمیق از شرایط فرآیندی و مشخصات فنی تجهیزات است. در ادامه، به بررسی جامع فصول و مباحث فنی مطرح شده در بدنه اصلی کتاب خواهیم پرداخت.

فصل ۱: مقدمه ای بر شیرهای کنترل (Introduction to Control Valves)

این فصل به عنوان دروازه ورود به دنیای شیرهای کنترل، با تعریف بنیادی این تجهیز به عنوان اصلی‌ترین عنصر نهایی کنترل (Final Control Element) در صنایع فرآیندی آغاز می‌شود. نویسنده توضیح می‌دهد که یک شیر کنترل، تنها یک قطعه مکانیکی ساده نیست، بلکه بخشی حیاتی از یک حلقه کنترل (Control Loop) است که وظیفه دارد با تغییر در نرخ جریان سیال، متغیرهای فرآیند مانند فشار، دما یا سطح را در نقطه تنظیم مطلوب نگه دارد. در این فصل، بر اهمیت نگاه سیستمی به شیر کنترل تأکید شده و آن را مجموعه‌ای متشکل از بدنه شیر، عملگر (Actuator) و سایر تجهیزات جانبی معرفی می‌کند.

بخش عمده‌ای از این فصل به تشریح ترمینولوژی و اصطلاحات تخصصی اختصاص دارد تا زبانی مشترک بین مهندسان ایجاد شود. مفاهیمی مانند «باند مرده» (Dead Band) که به دامنه‌ای از سیگنال ورودی اشاره دارد که در آن خروجی تغییری نمی‌کند، «هیسترزیس» (Hysteresis) و «خطی‌بودن» (Linearity) به دقت تعریف می‌شوند. همچنین، تفاوت‌های ساختاری میان شیرهای با حرکت خطی (Sliding-Stem) و شیرهای چرخشی (Rotary-Shaft) و اجزای داخلی آن‌ها مانند تریم، پکینگ و بونت (Bonnet) تشریح می‌گردد. این فصل پایه‌ای ضروری برای درک مباحث پیشرفته‌تر فصول بعدی فراهم می‌کند.

فصل ۲: عملکرد شیر کنترل (Control Valve Performance)

در این فصل، تمرکز از تعاریف اولیه به سمت دینامیک و رفتار عملکردی شیر در یک حلقه کنترلی تغییر می‌کند. موضوع اصلی، «تغییرپذیری فرآیند» (Process Variability) است. نویسنده استدلال می‌کند که بسیاری از مشکلات کنترلی و عدم ثبات در فرآیندها، ناشی از عملکرد ضعیف شیر کنترل، به ویژه وجود باند مرده و اصطکاک زیاد است. اگر شیر نتواند به تغییرات کوچک سیگنال کنترل‌کننده پاسخ دهد، فرآیند دچار نوسان شده و از نقطه تنظیم فاصله می‌گیرد که این امر منجر به کاهش کیفیت محصول و افزایش ضایعات می‌شود.

مباحثی همچون زمان پاسخ‌دهی (Response Time) و پارامتر T63 (زمانی که طول می‌کشد شیر به ۶۳ درصد فرمان ورودی برسد) برای ارزیابی سرعت عمل شیر مطرح می‌شوند. همچنین اهمیت انتخاب صحیح ترکیب عملگر و پوزیشنر برای غلبه بر اصطکاک و کاهش باند مرده مورد بحث قرار می‌گیرد. فصل دوم نشان می‌دهد که چگونه بهره (Gain) شیر نصب‌شده در فرآیند می‌تواند با تغییر در شرایط جریان تغییر کند و چرا انتخاب مشخصه جریان مناسب (مانند خطی یا درصد مساوی) برای خطی‌سازی رفتار کلی حلقه کنترل حیاتی است. این فصل با ارائه داده‌های تجربی ثابت می‌کند که سرمایه‌گذاری بر روی شیرهای با عملکرد دینامیکی بالا، بازگشت سرمایه سریعی از طریق بهبود راندمان تولید خواهد داشت.

فصل ۳: انواع شیر و عملگر (Valve and Actuator Types)

این فصل به بررسی جامع سخت‌افزار و ساختار انواع شیرها و عملگرها می‌پردازد. شیرها به دو دسته کلی شیرهای با حرکت خطی (مانند شیرهای گلوب) و شیرهای چرخشی (مانند توپی و پروانه‌ای) تقسیم می‌شوند. شیرهای گلوب به دلیل دقت بالا در کنترل و قابلیت‌های متنوع تریم (Trim)، در کاربردهای حساس بسیار محبوب هستند. انواع مختلف شیرهای گلوب شامل تک‌نشیمنگاه (Single-Port)، دونشیمنگاه (Double-Port) و قفسی (Cage-Guided) با جزئیات و مزایای هرکدام، نظیر تعادل نیروها و سهولت تعمیرات، شرح داده می‌شوند. در مقابل، شیرهای چرخشی برای ظرفیت‌های جریان بالا و ابعاد فشرده‌تر معرفی می‌شوند.

در بخش عملگرها، دو فناوری اصلی پنوماتیکی یعنی عملگرهای دیافراگمی فنری و پیستونی مقایسه می‌شوند. عملگرهای دیافراگمی به دلیل سادگی، هزینه کمتر و قابلیت اطمینان بالا رایج‌تر هستند، در حالی که عملگرهای پیستونی برای تولید نیروهای بسیار زیاد و کورس‌های حرکتی طولانی‌تر کاربرد دارند. همچنین به عملگرهای الکتریکی و الکتروهیدرولیک برای شرایطی که هوای ابزار دقیق در دسترس نیست یا دقت و قدرت خاصی مورد نیاز است، اشاره می‌شود. این فصل به مهندسان کمک می‌کند تا بر اساس نیازهای فرآیندی خود، مناسب‌ترین ساختار مکانیکی شیر و منبع قدرت را انتخاب کنند.

فصل ۴: تجهیزات جانبی شیر کنترل (Control Valve Accessories)

تجهیزات جانبی نقش مغز متفکر و سیستم عصبی شیر کنترل را ایفا می‌کنند. این فصل با تمرکز بر «پوزیشنرها» (Positioners) آغاز می‌شود که وظیفه دارند موقعیت دقیق عضو مسدودکننده شیر را بر اساس فرمان کنترل‌کننده تنظیم کنند. سیر تکاملی پوزیشنرها از مدل‌های پنوماتیکی و الکترو-پنوماتیکی آنالوگ به سمت کنترل‌کننده های دیجیتال ولو (Digital Valve Controllers) بررسی می‌شود. تجهیزات دیجیتال جدید با بهره‌گیری از ریزپردازندهها، امکانات عیب‌یابی پیشرفته و ارتباط دوطرفه (مانند پروتکل HART و Fieldbus) را فراهم می‌کنند.

علاوه بر پوزیشنرها، سایر متعلقات ضروری نظیر مبدل‌ها (Transducers) برای تبدیل سیگنال الکتریکی به پنوماتیکی، بوسترها (Volume Boosters) برای افزایش سرعت عملکرد شیر، رگولاتورهای فشار هوا، شیرهای برقی (Solenoid Valves) برای سیستم‌های قطع اضطراری و لیمیت سوئیچ‌ها برای اعلام وضعیت باز یا بسته بودن شیر معرفی می‌شوند. نویسنده توضیح می‌دهد که چگونه انتخاب و تنظیم صحیح این تجهیزات می‌تواند عملکرد دینامیکی شیر را بهبود بخشیده و قابلیت‌های نگهداری پیش‌بینانه را به سیستم اضافه کند. این فصل نشان می‌دهد که شیر کنترل مدرن، یک پکیج هوشمند و یکپارچه از تجهیزات مکانیکی و الکترونیکی است.

فصل ۵: انتخاب شیر کنترل (Control Valve Selection)

انتخاب صحیح شیر کنترل، قلب فرآیند مهندسی در این حوزه است. این فصل فرآیندی سیستماتیک را برای انتخاب شیر مناسب ارائه می‌دهد که با جمع‌آوری اطلاعات فرآیندی مانند نوع سیال، دما، فشار و دبی آغاز می‌شود. یکی از مهم‌ترین مباحث این فصل، «سایزینگ» (Sizing) شیر است. نویسنده فرمول‌های استاندارد ISA/IEC برای محاسبه ضریب جریان (Cv) در مایعات و گازها را تشریح کرده و هشدارهایی جدی در مورد انتخاب شیرهای بزرگ‌تر از نیاز (Oversizing) می‌دهد که می‌تواند منجر به کنترل ضعیف و سایش قطعات شود.

چالش‌های جدی مانند «کاویتاسیون» (Cavitation) و «فلشینگ» (Flashing) در مایعات و «نویز آیرودینامیک» در گازها به تفصیل بررسی می‌شوند. برای مقابله با این پدیده‌های مخرب، راهکارهایی نظیر استفاده از تریم‌های چندمرحله‌ای ضد کاویتاسیون و قفس‌های کاهنده نویز معرفی می‌گردند. همچنین انتخاب متریال بدنه و قطعات داخلی بر اساس مقاومت در برابر خوردگی و سایش، و تعیین کلاس نشتی (Seat Leakage Class) بر اساس استانداردها، از دیگر موضوعات کلیدی این فصل است. این فصل به عنوان یک راهنمای عملی، مهندسان را در مسیر پیچیده انتخاب شیر هدایت می‌کند.

فصل ۶: شیرهای کنترل خاص (Special Control Valves)

برخی شرایط عملیاتی فراتر از توانایی شیرهای استاندارد هستند و نیاز به طراحی‌های ویژه دارند. این فصل به بررسی این کاربردهای خاص می‌پردازد. شیرهای با ظرفیت بسیار بالا (High Capacity) که نیازمند بدنه‌های بزرگ و طراحی‌های ویژه برای مدیریت نیروهای سیال و نویز هستند، و در مقابل، شیرهای جریان بسیار کم (Low Flow) که برای آزمایشگاه‌ها و پایلوت‌ها با تریم‌های دقیق میکرو طراحی می‌شوند، معرفی می‌گردند.

شیرهای دما بالا (High Temperature) و شیرهای برودتی (Cryogenic) که نیازمند طراحی‌های خاص بونت (مانند بونت‌های پره‌دار یا بلند) برای محافظت از پکینگ در برابر حرارت یا یخ‌زدگی هستند، مورد بحث قرار می‌گیرند. همچنین الزامات سخت‌گیرانه برای شیرهای سرویس هسته‌ای (Nuclear Service) و شیرهای مورد استفاده در محیط‌های ترش (Sulfide Stress Cracking) که نیازمند رعایت استانداردهای NACE برای جلوگیری از تردی و شکست فلزات هستند، تشریح می‌شوند. این فصل نشان می‌دهد که صنعت شیرسازی چگونه با نوآوری و مهندسی مواد، راهکارهایی برای دشوارترین شرایط فرآیندی ارائه داده است.

فصل ۷: شیرهای کاندیشنینگ بخار (Steam Conditioning Valves)

این فصل به تجهیزات تخصصی برای مدیریت بخار در نیروگاه‌ها و صنایع فرآیندی اختصاص دارد. کاندیشنینگ بخار به معنای کاهش همزمان فشار و دمای بخار برای رسیدن به شرایط مطلوب مصرف‌کننده است. مبحث با معرفی «دی‌سوپرهیترها» (Desuperheaters) آغاز می‌شود که با تزریق کنترل‌شده آب به جریان بخار مافوق گرم، دمای آن را کاهش می‌دهند. انواع مختلف دی‌سوپرهیترها شامل نازل‌های ثابت، متغیر و مدل‌های بخار-اتمیزه (Steam Atomized) بررسی می‌شوند.

اوج تکنولوژی در این بخش، شیرهای تبدیل بخار (Steam Conditioning Valves) هستند که هر دو عمل کاهش فشار و تزریق آب را در یک بدنه واحد انجام می‌دهند. این شیرها که اغلب دارای بدنه‌های آهنگری‌شده (Forged) برای تحمل فشار و دمای بالا هستند، در سیستم‌های کنارگذر توربین (Turbine Bypass) نقش حیاتی دارند. طراحی این شیرها باید به گونه‌ای باشد که از شوک‌های حرارتی جلوگیری کرده و اختلاط کامل آب و بخار را تضمین کند. اهمیت این تجهیزات در بهبود راندمان حرارتی سیکل‌ها و حفاظت از تجهیزات پایین‌دستی مانند کندانسورها و توربین‌ها در این فصل برجسته می‌شود.

فصل ۸: نصب و نگهداری (Installation and Maintenance)

حتی بهترین شیرهای کنترل نیز بدون نصب صحیح و نگهداری مناسب، عملکرد مطلوبی نخواهند داشت. این فصل با دستورالعمل‌های ایمنی و انبارداری شیرها پیش از نصب آغاز می‌شود و نکاتی کلیدی در مورد تمیزکاری خطوط لوله، جهت صحیح جریان و بستن صحیح پیچ‌های فلنج ارائه می‌دهد. اما تمرکز اصلی بر استراتژی‌های نگهداری است. نویسنده گذار از نگهداری واکنشی (تعمیر پس از خرابی) و پیشگیرانه (تعویض دوره‌ای قطعات) به سمت نگهداری «پیش‌بینانه» (Predictive Maintenance) را توصیه می‌کند.

با استفاده از قابلیت‌های تشخیصی (Diagnostics) در پوزیشنرهای هوشمند، می‌توان وضعیت سلامت شیر را در حین کار پایش کرد. پارامترهایی مانند اصطکاک پکینگ، نشت هوای ابزار دقیق و پاسخ‌دهی عملگر تحلیل شده و نیاز به تعمیرات پیش از وقوع خرابی پیش‌بینی می‌شود. این رویکرد باعث کاهش چشمگیر هزینه‌های تعمیرات اساسی و افزایش زمان بهره‌برداری می‌شود. همچنین روش‌های عملی برای تعویض پکینگ، تنظیم فشار فنر (Bench Set) و تعمیر نشیمنگاه‌ها آموزش داده می‌شود تا تکنسین‌ها بتوانند عمر مفید شیر را افزایش دهند.

فصل ۹: استانداردها و تاییدیه‌ها (Standards and Approvals)

صنعت شیرهای کنترل توسط مجموعه‌ای گسترده از استانداردها و مقررات بین‌المللی هدایت می‌شود. این فصل مرجعی برای آشنایی با سازمان‌های تدوین‌کننده استاندارد مانند ASME (برای طراحی مکانیکی و فلنج‌ها)، API، ISA (برای تست و اصطلاحات)، IEC (استانداردهای بین‌المللی برق و الکترونیک) و FCI (برای کلاس‌های نشتی) است. درک این استانداردها برای انتخاب محصولی که هم از نظر فنی مناسب باشد و هم الزامات قانونی را برآورده کند، ضروری است.

بخش مهمی از این فصل به تاییدیه‌های مربوط به مناطق خطرناک (Hazardous Locations) اختصاص دارد. طبقه‌بندی مناطق بر اساس احتمال حضور گازها یا غبارهای قابل اشتعال (مانند Zone 0, 1, 2) و روش‌های حفاظت الکتریکی مانند «ضد انفجار» (Explosion-Proof) و «ایمنی ذاتی» (Intrinsically Safe) تشریح می‌شوند. همچنین کدهای حفاظتی بدنه (مانند NEMA و IP) برای مقاومت در برابر نفوذ آب و گرد و غبار بررسی می‌گردند. این اطلاعات برای مهندسان ایمنی و ابزار دقیق جهت اطمینان از نصب تجهیزات الکتریکی ایمن در محیط‌های صنعتی حیاتی است.

فصل ۱۰، ۱۱ و ۱۲: داده‌های مهندسی و مراجع (Engineering Data, Pipe Data, Conversions)

سه فصل پایانی کتاب به عنوان یک مرجع سریع و کاربردی برای مهندسان طراحی شده‌اند و حاوی جداول و داده‌های فنی هستند. فصل ۱۰ شامل اطلاعات گسترده‌ای در مورد خواص فیزیکی و شیمیایی مواد، جداول دما-فشار برای متریال‌های مختلف شیر و استانداردهای ASTM است. همچنین خواص سیالات مختلف مانند بخار اشباع و فوق‌گرم در این فصل ارائه شده است.

فصل ۱۱ داده‌های مربوط به لوله‌ها را پوشش می‌دهد، از جمله ابعاد و ضخامت‌های استاندارد لوله‌ها (Schedule)، ابعاد فلنج‌ها و اطلاعات مربوط به اتصالات. این داده‌ها برای اطمینان از تطابق ابعادی شیر با خط لوله ضروری هستند. فصل ۱۲ نیز شامل جداول تبدیل واحدها برای طول، فشار، دما، دبی و سایر کمیت‌های مهندسی است که در محاسبات روزمره مهندسان ابزار دقیق کاربرد فراوانی دارد. این فصول بخش «هندبوک» بودن کتاب را تکمیل کرده و نیاز مراجعه به منابع پراکنده دیگر را برطرف می‌کنند.

نتیجه‌گیری

کتاب هندبوک شیرهای کنترل شرکت فیشر، بیش از آنکه یک راهنمای محصول باشد، یک دایره‌المعارف مهندسی برای یکی از حیاتی‌ترین اجزای صنعت است. این کتاب به وضوح نشان می‌دهد که «شیر کنترل» یک کالای مصرفی ساده نیست، بلکه یک دارایی مهندسی شده است که انتخاب و مدیریت صحیح آن تأثیر مستقیم بر سودآوری و ایمنی کل واحد صنعتی دارد. از مباحث پایه مانند تعریف ضرایب جریان تا پیچیدگی‌های دینامیک سیالات در شرایط بحرانی کاویتاسیون و جریان‌های صوتی، همه و همه با هدف ارتقای دانش کاربر تدوین شده‌اند.

یکی از مهم‌ترین دستاوردهای مطالعه این کتاب، تغییر نگرش نسبت به هزینه‌های شیرهای صنعتی است. هرچند شیرهای مهندسی‌شده با کیفیت بالا ممکن است هزینه اولیه بیشتری داشته باشند، اما با کاهش نوسانات فرآیند، کاهش مصرف انرژی، به حداقل رساندن ضایعات و افزایش فواصل زمانی بین تعمیرات، بازگشت سرمایه چشمگیری را تضمین می‌کنند. همچنین، تأکید کتاب بر فناوری‌های دیجیتال و شیرهای هوشمند، مسیر آینده صنعت را ترسیم می‌کند؛ مسیری که در آن شیرهای کنترل نه تنها مجری فرمان‌ها هستند، بلکه به عنوان حسگرهای هوشمند، وضعیت سلامت خود و فرآیند را گزارش می‌دهند.

در مجموع، تسلط بر مفاهیم ارائه شده در این هندبوک برای هر مهندس ابزار دقیق، مکانیک و فرآیند ضروری است. رعایت اصول سایزینگ دقیق، توجه به استانداردهای زیست‌محیطی در انتخاب پکینگ‌ها و بهره‌گیری از استراتژی‌های نگهداری پیش‌بینانه، سه رکن اصلی برای دستیابی به عملکرد بهینه در سیستم‌های کنترل سیالات هستند. این کتاب به ما یادآوری می‌کند که در عصر اتوماسیون پیشرفته، هنوز هم فیزیک مکانیکی و دینامیک سیالات در قلب فرآیند قرار دارند و درک صحیح آن‌ها توسط شیر کنترل، کلید موفقیت عملیاتی است.

The post شیرهای کنترلی در تاسیسات appeared first on تاسیسات نوین.

در این مقاله به اصول کامل ایمنی برق در صنعت تهویه مطبوع و تبرید (HVAC/R) و همچنین به نکات ضروری برای جلوگیری از برق‌گرفتگی، شوک الکتریکی، ارت کردن و استاندارد NEC اشاره شده است.

⚡ ایمنی برق (Electrical Safety)

امروزه برق جزء جدایی‌ناپذیر زندگی ماست و تقریباً در هر محیطی، از خانه گرفته تا محل کار، نقش حیاتی دارد. به عنوان یک تکنسین تأسیسات (سرویس‌کار/نصاب)، فرقی نمی‌کند در کجای صنعت تهویه مطبوع، تهویه و تبرید (HVAC/R) کار می‌کنید، باید همیشه نسبت به برق و خطرات آن آگاه باشید و به مدارهای برق احترام بگذارید.

به خاطر بسپارید که مهم‌ترین اصل در کار ما این است: همیشه تعمیرات را در حالت قطع برق انجام دهید. هرچند برای عیب‌یابی (Troubleshooting) قطعاتی مثل موتورها، رله‌ها، کنتاکتورها و ترانسفورماتورها می‌توان برق دستگاه را قطع کرد، اما گاهی برای بررسی ولتاژ در دسترس، افت ولتاژ در یک کنتاکت یا تست خود دستگاه، نیاز است که با مدار برق‌دار (Live Electrical Circuit) کار کنید. در این شرایط، باید کاملاً مراقب باشید و هیچ‌وقت بی‌دقتی نکنید.

آسیب‌های ناشی از برق‌گرفتگی

شوک الکتریکی (برق‌گرفتگی) و سوختگی، خطرات رایجی هستند که تکنسین‌های تهویه مطبوع را تهدید می‌کنند. شوک الکتریکی زمانی رخ می‌دهد که شما بخشی از یک مدار الکتریکی شوید. نتایج آن می‌تواند از یک حس گزش خفیف و ناراحت‌کننده تا مرگ متغیر باشد. شدت آسیب به سه عامل اصلی بستگی دارد: مقدار جریان برق (آمپر)، مسیر عبور جریان از بدن و مدت زمان عبور جریان.

⚠️ هیچ‌وقت خودتان را به عنوان «هادی» (Conductor) بین دو سیم یا بین یک فاز و زمین قرار ندهید. مقدار کمی جریان هم می‌تواند صدمات جدی ایجاد کند.

💡 ولتاژهای رایج در صنعت HVAC/R

به ولتاژ برق اصطلاحاً نیروی محرکه الکتریکی (Electromotive Force) گفته می‌شود. شما به عنوان یک تکنسین، اغلب با این ولتاژها سر و کار دارید:

• ۲۴ ولت: برای مدارهای فرمان و کنترل در اکثر سیستم‌های مسکونی.

• ۱۲۰ ولت: برای کارکرد اغلب موتورهای فن در کوره‌های گازی.

• ۲۴۰ ولت: برای راه‌اندازی کمپرسورها در کندانسورهای (یونیت‌های بیرونی) مسکونی.

• ولتاژهای بالاتر: برای کمپرسورهای سیستم‌های تجاری و صنعتی.

مسیرهای برق‌گرفتگی

بدن شما به چند روش می‌تواند بخشی از مدار الکتریکی شود:

1. تماس هم‌زمان با یک هادی برق‌دار (فاز) و هادی خنثی (نول) یا زمین (Ground).

2. تماس با دو هادی برق‌دار (مثلاً دو فاز).

خطرناک‌ترین مسیر:

زمانی که مسیر عبور جریان از بدن شما از قلب عبور کند یا نزدیک آن باشد، ریسک آسیب جدی به شدت بالا می‌رود. بیشتر حوادث کشنده زمانی اتفاق می‌افتند که جریان از قلب عبور می‌کند. عبور جریان از قلب، حتی برای مدت کوتاه، می‌تواند باعث فیبریلاسیون بطنی (Ventricular Fibrillation) شود، حالتی که قلب به جای ضربان زدن، فقط می‌لرزد و جریان خون متوقف می‌شود.

🤕 آسیب‌های ناشی از شوک الکتریکی

1. مشکلات قلبی: فیبریلاسیون بطنی که در بالا توضیح داده شد. برای نجات جان فرد، باید فوراً اقدامات پزشکی انجام شود و ضربان قلب به حالت عادی برگردد.

2. سوختگی‌های الکتریکی: معمولاً در ولتاژهای بالا رخ می‌دهد و می‌تواند ناشی از قوس الکتریکی (Electrical Arc) یا اتصال کوتاه به زمین (Short Circuit to Ground) باشد. اگر مقاومت مدار خیلی کم باشد (مثل اتصال کوتاه با پیچ‌گوشتی)، جریان بسیار زیاد می‌شود و جرقه‌زنی شدید (Arcing) رخ می‌دهد.

3. فلج تنفسی و سوختگی‌های شدید در جریان‌های بالاتر از 0.200 آمپر

• ۰.۰۰۱ آمپر (۱ میلی‌آمپر): فرد حس شوک را درک می‌کند (آستانه‌ی ادراک).
• ۰.۰۲۰ آمپر (۲۰ میلی‌آمپر): فرد ممکن است نتواند سیم را رها کند (جریان قفل).
• ۰.۱۰۰ آمپر (۱۰۰ میلی‌آمپر):می‌تواند باعث فیبریلاسیون بطنی (ریتم نامنظم و سریع قلب) شود، که اغلب کشنده است.
• ۰.۲۰ آمپر و بالاتر: سوختگی‌های شدید و فلج تنفسی (توقف تنفس).

برای مقایسه، یک لامپ ۶۰ وات فقط 0.5 آمپر جریان می‌کشد.

The post ایمنی برق در تأسیسات HVAC/R appeared first on تاسیسات نوین.

The post برق در سیستم‌های برودتی، حرارتی و تهویه مطبوع appeared first on تاسیسات نوین.

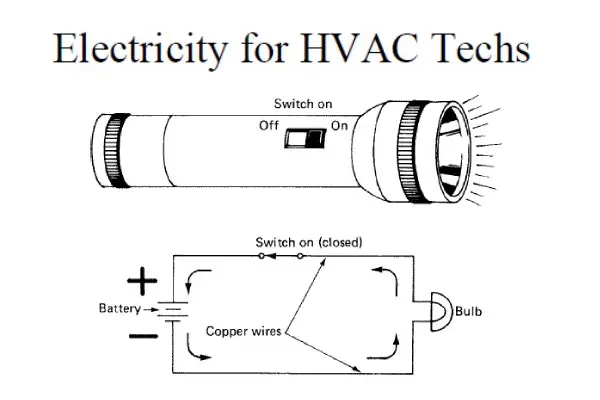

The post برق سیستم‌های HVACR appeared first on تاسیسات نوین.

کتاب سیستم‌های لوله‌کشی و خطوط لوله نوشته جی. فیلیپ النبرگر، یک راهنمای جامع برای درک منطق و ساختار یکی از مهم‌ترین استانداردهای مهندسی در جهان است. کد ASME B31، که بر طراحی، ساخت و بازرسی سیستم‌های لوله‌کشی تحت فشار حاکم است، به دلیل گستردگی و تقسیم‌بندی به بخش‌های متعدد (مانند B31.1 برای لوله‌کشی نیروگاهی، B31.3 برای لوله‌کشی فرآیندی و B31.8 برای انتقال گاز)، اغلب باعث سردرگمی مهندسان می‌شود. سوالات رایجی مانند «چرا قوانین در کدهای مختلف متفاوت است؟» یا «کدام کد برای پروژه من کاربرد دارد؟» هسته اصلی چالش‌های کار با این استانداردها هستند.

النبرگر، که سال‌ها تجربه عضویت در کمیته‌های تدوین کد B31 را در کارنامه دارد، این کتاب را نه به عنوان جایگزینی برای خود کد، بلکه به عنوان یک «مفسر» و «روشن‌کننده» نوشته است. هدف اصلی او پاسخ به همین «چراها» است. او برای دستیابی به این هدف، یک تقسیم‌بندی هوشمندانه و اساسی را معرفی می‌کند: دسته‌بندی تمام سیستم‌های لوله‌کشی به دو گروه اصلی «روی زمینی» (Aboveground) و «دفنی» (Buried). این کتاب با استفاده از این چارچوب، به خواننده کمک می‌کند تا تفاوت‌های بنیادین در فلسفه طراحی، انتخاب متریال، الزامات ساخت و روش‌های تست را بر اساس این دو دسته اصلی درک کند.

تاریخچه و سازماندهی کدهای ASME B31

النبرگر کتاب را با مروری بر تاریخچه لوله‌کشی آغاز می‌کند، از سیستم‌های باستانی رومیان گرفته تا توسعه کدهای مدرن در ایالات متحده. او توضیح می‌دهد که چگونه مجموعه‌ای از حوادث فاجعه‌بار صنعتی، به‌ویژه انفجار بویلرها در اواخر قرن نوزدهم و اوایل قرن بیستم (مانند فاجعه کشتی بخار Sultana)، منجر به شکل‌گیری «کد بویلر و مخازن تحت فشار» (BPVC) توسط ASME شد.

با افزایش ایمنی بویلرها، تمرکز به سمت لوله‌کشی‌های متصل به آن‌ها معطوف شد. اولین کد لوله‌کشی تحت فشار (B31) در سال ۱۹۲۶ آغاز شد. با این حال، به سرعت مشخص شد که نیازهای یک پالایشگاه نفت با یک نیروگاه برق یا یک خط لوله انتقال گاز شهری یکسان نیست. این درک منجر به تکامل و تقسیم کد B31 به بخش‌های مجزای امروزی شد که هر کدام برای صنعت خاصی بهینه‌سازی شده‌اند:

• ASME B31.1 (Power Piping): کد اصلی که برای لوله‌کشی نیروگاهی، بخار با فشار و دمای بالا و سیستم‌های مشابه استفاده می‌شود.

• ASME B31.3 (Process Piping): پرکاربردترین کد که بر لوله‌کشی در پالایشگاه‌ها، پتروشیمی‌ها، کارخانه‌های شیمیایی و دارویی حاکم است.

• ASME B31.4 (Pipeline Transportation): برای خطوط لوله انتقال هیدروکربن‌های مایع (مانند نفت خام و فرآورده‌های نفتی).

• ASME B31.8 (Gas Transmission): برای طراحی و ساخت خطوط لوله انتقال و توزیع گاز طبیعی.

• بخش‌های دیگر: کتاب به کدهای دیگری مانند B31.5 (لوله‌کشی تبرید) و B31.9 (لوله‌کشی خدماتی ساختمان) نیز اشاره می‌کند.

نویسنده تأکید می‌کند که مسئولیت نهایی انتخاب کد صحیح بر عهده «مالک» یا کارفرما است و این کتاب به درک تفاوت‌های کلیدی بین این بخش‌ها کمک شایانی می‌کند.

متریک‌سازی، متریال و چقرمگی

در فصل سوم، چالش «متریک‌سازی» بررسی می‌شود. استاندارد B31 به طور سنتی بر اساس واحدهای عرفی ایالات متحده (USCS) مانند اینچ و PSI نوشته شده است. النبرگر توضیح می‌دهد که تبدیل به سیستم SI (متریک) صرفاً یک تبدیل ریاضی ساده نیست، بلکه بر مسائلی مانند دقت ابعادی و اندازه‌های استاندارد قطعات تأثیر می‌گذارد. او به تلاش‌ها برای هماهنگ‌سازی واحدهایی مانند NPS (اندازه اسمی لوله) و DN (قطر اسمی) اشاره می‌کند.

فصل چهارم به «متریال» می‌پردازد و در اینجا، تقسیم‌بندی «روی زمینی» و «دفنی» نویسنده، اهمیت خود را نشان می‌دهد:

• لوله‌کشی روی زمینی (مانند B31.3): به دلیل مواجهه با طیف گسترده‌ای از سیالات، دماها و فشارهای فرآیندی، از تنوع وسیعی از متریال‌ها (فولادهای کربنی، آلیاژی، ضد زنگ، آلیاژهای نیکل و…) استفاده می‌کند که معمولاً تحت استانداردهای ASTM/ASME (مانند SA-106) مشخص می‌شوند.

• لوله‌کشی دفنی (مانند B31.8): معمولاً سیال مشخصی (گاز یا نفت) را در دمای محیط منتقل می‌کند. از آنجایی که این خطوط کیلومترها طول دارند، صرفه‌جویی در وزن متریال حیاتی است. به همین دلیل، این کدها به شدت به فولادهای کربنی با «حداقل استحکام تسلیم مشخص» (SMYS) بالا، مانند گریدهای API 5L، متکی هستند. استفاده از SMYS بالاتر اجازه می‌دهد تا با ضخامت کمتر، فشار بیشتری تحمل شود و در نتیجه وزن کل خط لوله کاهش یابد.

مفهوم حیاتی دیگری که نویسنده به آن می‌پردازد، «چقرمگی» (Toughness) است. فولادها در دماهای پایین تمایل به «شکست ترد» (Brittle Fracture) دارند. برای جلوگیری از این پدیده، کدهایی مانند B31.3 الزامات سخت‌گیرانه‌ای برای تست ضربه (مانند تست چارپی V-Notch) در دماهای پایین طراحی اعمال می‌کنند تا اطمینان حاصل شود که متریال حتی در سرما نیز رفتار «شکل‌پذیر» (Ductile) خواهد داشت.

اصول طراحی لوله‌کشی

فصل پنجم به قلب کد B31، یعنی «طراحی» می‌پردازد. النبرگر توضیح می‌دهد که فرمول‌های طراحی فشار در کد، «ساده‌سازی‌شده» هستند و عمدتاً بر اساس «معادله تنش حلقوی بارلو» (Barlow hoop stress equation) بنا شده‌اند که برای لوله‌های جدار نازک (که اکثر لوله‌های استاندارد را شامل می‌شود) کاربرد دارد.

نویسنده بار دیگر تفاوت اساسی در «مبنای تنش‌های مجاز» را بر اساس دسته‌بندی خود تشریح می‌کند:

• طراحی دفنی (B31.4 و B31.8): تنش مجاز منحصراً ضریبی از SMYS (استحکام تسلیم) است. فرمول طراحی در این کدها شامل فاکتورهای مهمی مانند «فاکتور طراحی» (Design Factor) است که بر اساس کلاس کاری (Location Class) تعیین می‌شود (مثلاً ضریب ایمنی در مناطق شهری بسیار بالاتر از مناطق بیابانی است) و همچنین فاکتورهای مربوط به درز جوش لوله و دما.

• طراحی روی زمینی (B31.1 و B31.3): تنش مجاز بر اساس ضریبی از استحکام کششی نهایی (Tensile Strength) (مثلاً ۱/۳.۵ یا ۱/۴ آن) یا ضریبی از استحکام تسلیم (مثلاً ۲/۳ آن) محاسبه می‌شود و هر کدام که مقدار کمتری بدهد، به عنوان تنش مجاز انتخاب می‌گردد. در دماهای بالا، این دو معیار دیگر حاکم نیستند و «خزش» (Creep) به معیار تعیین‌کننده ضخامت تبدیل می‌شود.

این فصل همچنین به طراحی اجزای دیگر می‌پردازد:

• زانویی‌ها و خم‌ها (Bends/Elbows): تنش در قسمت داخلی خم (Intrados) بسیار بیشتر از قسمت خارجی (Extrados) است، بنابراین این قسمت‌ها به ضخامت بیشتری نیاز دارند.

• اتصالات انشعابی (Intersections): ایجاد یک حفره روی لوله برای انشعاب‌گیری، آن را به شدت ضعیف می‌کند. کدها از روش «جایگزینی سطح» (Area Replacement) استفاده می‌کنند. این قانون می‌گوید فلزی که از محل حفره برداشته شده، باید توسط فلز اضافی در ضخامت لوله اصلی (Header)، لوله انشعابی (Branch) یا استفاده از یک «پد تقویتی» (Reinforcement Pad) جبران شود. کتاب به مقایسه این روش با استفاده از اتصالات یکپارچه تقویتی (مانند Weldolet) می‌پردازد.

طراحی انعطاف‌پذیری، ساپورت‌گذاری و اجزا

طراحی انعطاف‌پذیری (Flexibility Design): این بخش (فصل ۶) تقریباً به طور کامل به لوله‌کشی روی زمینی اختصاص دارد. لوله‌ها با گرم شدن منبسط می‌شوند (انبساط حرارتی). اگر یک لوله بین دو نقطه ثابت (Anchor) مهار شده باشد، این انبساط مهارشده باعث ایجاد تنش‌های بسیار بالایی می‌شود که به آن‌ها «تنش‌های ثانویه» (Secondary Stresses) می‌گویند. از آنجایی که این فرآیند (سرد و گرم شدن) بارها تکرار می‌شود، لوله در معرض «خستگی» (Fatigue) قرار می‌گیرد و می‌تواند حتی در تنش‌های کمتر از استحکام تسلیم نیز دچار شکست شود.

طراحی انعطاف‌پذیری برای مدیریت این تنش‌ها انجام می‌شود. تحلیل‌گر، «محدوده تنش» (Stress Range) بین حالت سرد و گرم را محاسبه می‌کند. النبرگر سپس مفهوم کلیدی «فاکتورهای تشدید تنش» (SIFs) را معرفی می‌کند. SIFها که توسط A.R.C. Markl توسعه یافتند، ضرایبی هستند که نشان می‌دهند یک قطعه خاص (مانند زانویی یا سه‌راهی) چقدر تنش را نسبت به یک لوله صاف، تشدید (متمرکز) می‌کند. SIF بالاتر به معنای عمر خستگی کمتر است.

ساپورت‌گذاری (Pipe Support): (فصل ۷) لوله‌های دفنی به طور پیوسته توسط خاک اطراف ساپورت می‌شوند. اما لوله‌های روی زمینی نیازمند سیستم ساپورت (مانند آویزها، کفشک‌ها، گیره‌ها و مهارها) هستند. هدف از ساپورت‌گذاری، جلوگیری از تنش بیش از حد، نشتی در اتصالات، افتادگی (Sag) زیاد لوله و اعمال بار اضافی به تجهیزات متصل (مانند پمپ‌ها) است. کتاب به استانداردهای کلیدی در این زمینه مانند MSS SP-58 و MSS SP-69 اشاره می‌کند.

اجزای استاندارد (Listed Components): (فصل ۸) کدها استفاده از اجزایی را که مطابق با استانداردهای پذیرفته‌شده (Listed) هستند، مجاز می‌دانند. کتاب سه روش اصلی برای رتبه‌بندی فشار این اجزا را توضیح می‌دهد:

1. رتبه‌بندی بر اساس جدول فشار-دما (P-T Chart): مانند فلنج‌های استاندارد ASME B16.5. رتبه‌بندی فشار یک فلنج به «کلاس فشاری» (e.g., Class 150, 300) و «گروه متریال» آن بستگی دارد.

2. رتبه‌بندی بر اساس تست تخریبی (Proof Test): مانند اتصالات جوشی ASME B16.9 (زانویی، سه‌راهی). در این روش، سازنده قطعه را تحت فشار قرار می‌دهد تا منفجر شود. اگر فشار تخریب قطعه، بالاتر از فشار تخریب تئوریک لوله صافِ هم‌اندازه باشد، آن قطعه مجاز به استفاده و هم‌رده با آن لوله در نظر گرفته می‌شود.

3. رتبه‌بندی بر اساس رده لوله (Pipe Schedule): مانند اتصالات ساکت ولد و دنده‌ای (ASME B16.11). این اتصالات بر اساس تناظر با یک رده (ضخامت) مشخص لوله رتبه‌بندی می‌شوند (مثلاً اتصالات کلاس ۳۰۰۰ معادل لوله رده ۸۰ در نظر گرفته می‌شوند).

ساخت، بازرسی و تست

ساخت (Fabrication): (فصل ۹) این فصل عمدتاً بر جوشکاری متمرکز است. النبرگر تفاوت کلیدی دیگری را بیان می‌کند: کدهای روی زمینی (B31.1, B31.3) فقط استاندارد ASME Section IX را برای تأیید صلاحیت جوشکاران و رویه‌های جوشکاری (WPS/PQR) می‌پذیرند. در مقابل، کدهای خط لوله (B31.4, B31.8) علاوه بر Section IX، استاندارد API 1104 را نیز می‌پذیرند که به طور خاص برای جوشکاری خط لوله در محیط کارگاه (سایت) تدوین شده و ساده‌تر است. این فصل همچنین الزامات اساسی برای «پیش‌گرمایش» (Preheat) (برای جلوگیری از ترک‌خوردگی در فولادهای ضخیم یا آلیاژی) و «عملیات حرارتی پس از جوشکاری» (PWHT) (برای آزادسازی تنش‌های پسماند) را پوشش می‌دهد.

بازرسی و آزمون (Inspection & Testing): (فصل ۱۰) نویسنده تمایز بسیار مهمی را بین دو واژه کلیدی قائل می‌شود:

• Examination (آزمون یا بررسی): مسئولیت «سازنده» یا پیمانکار (QC) است که بررسی کند آیا کار طبق الزامات کد انجام شده است یا خیر.

• Inspection (بازرسی): مسئولیت «مالک» یا نماینده او (QA) است که تأیید کند که سازنده، آزمون‌های لازم را به درستی انجام داده است.

کدها میزان و نوع آزمون‌های غیر مخرب (NDE) را مشخص می‌کنند. به عنوان مثال، B31.3 برای سرویس نرمال، علاوه بر ۱۰۰٪ بازرسی چشمی، حداقل ۵٪ رادیوگرافی (RT) تصادفی از تمام جوش‌های محیطی را الزامی می‌داند و معیارهای پذیرش (مثلاً میزان مجاز تخلخل یا بریدگی لبه جوش) را نیز ارائه می‌دهد.

در نهایت، سیستم باید «تست نشتی» (Leak Test) شود. کدهای خط لوله معمولاً تست هیدرواستاتیک (با آب) تا ۱.۲۵ برابر فشار طراحی را الزامی می‌دانند. کدهای روی زمینی تست هیدرواستاتیک تا ۱.۵ برابر فشار طراحی (با اعمال ضریب تصحیح دما) را نیاز دارند. تست پنوماتیک (با هوا یا گاز) به دلیل انرژی ذخیره‌شده بسیار بالا و خطر انفجار، به شدت محدود شده و نیازمند اقدامات احتیاطی ویژه است.

نتیجه‌گیری

کتاب «سیستم‌های لوله‌کشی و خطوط لوله: کد ASME B31 ساده‌سازی شده» اثر جی. فیلیپ النبرگر، یک راهنمای ضروری برای مهندسان، طراحان، بازرسان و اپراتورهایی است که با پیچیدگی‌های استانداردهای لوله‌کشی صنعتی دست و پنجه نرم می‌کنند. این کتاب با موفقیت به هدف اصلی خود، یعنی پاسخ به «چرا»های پشت قوانین کد، دست می‌یابد. النبرگر با ایجاد یک چارچوب مفهومی ساده اما قدرتمند—تفکیک سیستم‌ها به «روی زمینی» و «دفنی»—به خواننده کمک می‌کند تا تفاوت‌های بنیادین در فلسفه طراحی این دو دنیا را درک کند.

این خلاصه نشان داد که چگونه لوله‌کشی دفنی (خطوط لوله) بر استحکام تسلیم (SMYS)، مدیریت یکپارچگی خط لوله (O&M) و فاکتورهای ایمنی مبتنی بر مکان متمرکز است؛ در حالی که لوله‌کشی روی زمینی (فرآیندی) با تنوع متریال، تحلیل‌های پیچیده انعطاف‌پذیری حرارتی (خستگی و SIFs) و رتبه‌بندی اجزای استاندارد سروکار دارد.

النبرگر همچنین با شفاف‌سازی مفاهیم کلیدی مانند تفاوت بین API 1104 و ASME Sec IX در جوشکاری، تمایز حیاتی بین «آزمون» (Examination) و «بازرسی» (Inspection)، و روش‌های مختلف رتبه‌بندی فشار اجزا (مانند تست تخریبی در B16.9)، درک عمیق‌تری از کد ارائه می‌دهد.

در نهایت، همانطور که نویسنده خود تأکید می‌کند، این کتاب جایگزین کد B31 نیست، بلکه یک مفسر متخصص است. بزرگترین دستاورد آن، توانمندسازی مهندسان برای فراتر رفتن از «پیروی کورکورانه» از قوانین و رسیدن به «درک مهندسی» پشت آن‌هاست؛ و این یادآوری حیاتی است که «کد یک کتاب راهنمای طراحی نیست و نیاز به قضاوت مهندسی شایسته را از بین نمی‌برد.»

The post سیستم‌های لوله‌کشی و خطوط لوله appeared first on تاسیسات نوین.

طراحی تهویه مطبوع آزمایشگاه طبق استاندارد اشری یک مرجع فنی جامع و حیاتی است که به چالش‌های منحصربه‌فرد طراحی، ساخت و بهره‌برداری از تأسیسات آزمایشگاهی می‌پردازد. این کتاب که برای مهندسان، معماران، مالکان و مدیران تأسیسات نوشته شده است، اذعان می‌کند که طراحی آزمایشگاه یک موازنه پیچیده بین چهار هدف اصلی است:

1. ایمنی کاربران (به‌عنوان بالاترین اولویت)
2. یکپارچگی و حفاظت از فرآیندهای آزمایشی
3. آسایش کارکنان و
4. بهره‌وری انرژی

آزمایشگاه‌ها به دلیل نیاز به استفاده ۱۰۰ درصدی از هوای تازه و تخلیه حجم بالای هوای آلوده، از پرمصرف‌ترین ساختمان‌ها از نظر انرژی هستند. این راهنما با ارائه یک رویکرد ساختاریافته، از مفاهیم عمومی در فصول اولیه (مانند برنامه‌ریزی و ارزیابی ریسک) به سمت جزئیات فنی پیچیده در فصول بعدی (مانند طراحی سیستم‌های هوا، هودها، کنترل‌ها و بازیابی انرژی) حرکت می‌کند. این کتاب تأکید می‌کند که ایمنی در آزمایشگاه یک محصول واحد نیست، بلکه نتیجه یک سیستم یکپارچه است که در آن ارزیابی خطر، طراحی معماری، مهندسی مکانیک و فرآیندهای راه‌اندازی و نگهداری، همگی در راستای یک هدف واحد، یعنی «مهار آلاینده‌ها»، عمل می‌کنند.

بخش ۱: فلسفه برنامه‌ریزی و ارزیابی ریسک

هسته اصلی طراحی موفق آزمایشگاه، فراتر از تجهیزات، در «برنامه‌ریزی» (فصل ۳) نهفته است. این راهنما تأکید می‌کند که اولین قدم در هر پروژه، «ارزیابی ریسک» جامع است. در این مرحله باید تفاوت بین «خطر» (یک ویژگی ذاتی ماده، مانند سمی بودن) و «ریسک» (احتمال وقوع آسیب ناشی از آن خطر) درک شود. این ارزیابی، که خطرات شیمیایی، بیولوژیکی، رادیواکتیو و فیزیکی را شناسایی می‌کند، مستقیماً بر الزامات طراحی سیستم تهویه مطبوع تأثیر می‌گذارد.

مهم‌ترین خروجی این مرحله، تدوین «سند نیت طراحی مالک» (Owner’s Design Intent) است که به سنگ محک سنجش موفقیت پروژه تبدیل می‌شود. در کنار آن، «برنامه بهداشت شیمیایی» (CHP) یک الزام قانونی است که رویه‌های ایمنی را مشخص می‌کند.

مفهوم بنیادین ایمنی در آزمایشگاه، «روابط فشاری» است. اصل اساسی این است که جریان هوا همیشه باید از فضاهای «تمیز» (مانند راهروها و دفاتر) به سمت فضاهای «آلوده» (آزمایشگاه‌ها) هدایت شود. این امر از طریق ایجاد فشار منفی در آزمایشگاه (تخلیه هوای بیشتر از هوای تأمینی) به دست می‌آید. این اصل تضمین می‌کند که بخارات و آئروسل‌های خطرناک، به جای نشت به خارج، در داخل آزمایشگاه محبوس و سپس تخلیه می‌شوند. در مقابل، فضاهایی مانند «اتاق‌های تمیز» (Cleanrooms) برای محافظت از محصول، تحت فشار مثبت کار می‌کنند تا از ورود آلودگی جلوگیری شود.

برای دستیابی به این هدف، استفاده از هوای برگشتی یا سیرکوله در فضاهای کاری آزمایشگاهی مطلقاً ممنوع است و تمام سیستم‌ها باید بر پایه ۱۰۰ درصد هوای تازه طراحی شوند. این الزام، دلیل اصلی مصرف بالای انرژی در آزمایشگاه‌ها است.

بخش ۲: فرآیند طراحی و انواع آزمایشگاه‌ها

این راهنما یک فرآیند طراحی ۱۴ مرحله‌ای (فصل ۴) را تشریح می‌کند که از محاسبه بارهای حرارتی و برودتی آغاز می‌شود. برخلاف ساختمان‌های اداری، در آزمایشگاه‌ها دو نوع بار مجزا وجود دارد: بار آسایش (برای افراد) و بار ایمنی (ناشی از نرخ تعویض هوای الزامی برای رقیق‌سازی آلاینده‌ها). اغلب، بار ایمنی بسیار بزرگتر از بار آسایش است.

پس از محاسبه بار، طراح باید یک «نقشه فشار» (Pressure Map) دقیق ایجاد کند که جریان هوای مورد نیاز بین هر اتاق مجاور را برای حفظ سلسله مراتب «تمیز به آلوده» نشان می‌دهد.

طراحی به‌شدت به نوع آزمایشگاه (فصل ۲) بستگی دارد:

• آزمایشگاه شیمی عمومی و آموزشی: نیازهای پایه تهویه و هود دارند.
• آزمایشگاه تحقیقاتی: نیازمند کنترل‌های دقیق‌تر دما، رطوبت و ارتعاش برای حفظ یکپارچگی آزمایش.
• آزمایشگاه حیوانی: چالش‌های بزرگی در کنترل بو، آلرژن‌ها (مانند شوره حیوانات) و حفظ محیط زیست دقیق برای گونه‌های مختلف دارد.
• آزمایشگاه مهار بیولوژیکی (BCL): بر اساس سطوح ایمنی زیستی (BSL-1 تا BSL-4) طبقه‌بندی می‌شوند. BSL-3 و BSL-4 نیازمند مهار کامل، فشار منفی بالا، اتاق‌های تعویض لباس (Anterooms) و فیلتراسیون HEPA هستند.
• اتاق‌های تمیز: همانطور که گفته شد، برای محافظت از محصول (مانند تولیدات الکترونیکی) به فشار مثبت و فیلتراسیون HEPA هوا نیاز دارند.

بخش ۳: مهار اولیه (هودها و کابینت‌های ایمنی)

تجهیزات تخلیه (فصل ۵) به‌عنوان «سد مهار اولیه» عمل می‌کنند و مهم‌ترین ابزار ایمنی کاربر هستند.

• هودهای شیمیایی (Chemical Fume Hoods):
  • هود معمولی (Conventional): ساده‌ترین نوع است، اما با بستن ارسی (Sash)، سرعت عبوری هوا به‌طور خطرناکی افزایش یافته و باعث ایجاد تلاطم می‌شود.
  • هود بای‌پس (Bypass): رایج‌ترین نوع؛ دارای یک دریچه بای‌پس است که با پایین آمدن ارسی باز می‌شود و اجازه می‌دهد هوا از بالای ارسی وارد شود. این کار به تثبیت سرعت هوای عبوری از دهانه کمک می‌کند.
  • هود حجم متغیر (VAV): پیشرفته‌ترین و کم‌مصرف‌ترین گزینه است. این هودها از سنسور (سنسور موقعیت ارسی یا سنسور سرعت‌سنج) استفاده می‌کنند تا یک دمپر یا فن را طوری تنظیم کنند که سرعت هوای عبوری از دهانه هود (Face Velocity) همیشه ثابت و ایمن (مثلاً ۱۰۰ فوت بر دقیقه) باقی بماند.
  • هود هوای کمکی (Auxiliary Air): این راهنما استفاده از این هودها را که هوای جبرانی تصفیه‌نشده را مستقیماً جلوی هود می‌دمند، توصیه نمی‌کند، زیرا باعث ناراحتی کاربر و اختلال در مهار هود می‌شود.
• کابینت‌های ایمنی بیولوژیکی (BSC): برای کار با عوامل بیولوژیکی طراحی شده‌اند و برخلاف هودهای شیمیایی، باید از فیلترهای HEPA برای تصفیه هوا استفاده کنند.
  • کلاس I: از کاربر و محیط زیست محافظت می‌کند، اما از محصول محافظت نمی‌کند.
  • کلاس II: رایج‌ترین نوع؛ از کاربر، محصول و محیط زیست محافظت می‌کند. دارای انواع مختلفی (A, B1, B2, B3) است که میزان هوای برگشتی یا تخلیه ۱۰۰ درصدی را مشخص می‌کنند.
  • کلاس III: برای حداکثر مهار (مانند BSL-4) طراحی شده و یک محفظه کاملاً ایزوله (Glove Box) است.
• هود پرکلریک اسید: یک سیستم تخصصی است. به دلیل خطر انفجار نمک‌های پرکلرات خشک، این هودها باید از فولاد ضد زنگ ساخته شده و دارای یک سیستم شستشوی داخلی کامل (Washdown) باشند که به‌طور مداوم تمام سطوح داخلی داکت و هود را مرطوب نگه دارد.

بخش ۴: مهار ثانویه (سیستم‌های هوای اولیه و تخلیه)

اگر هودها سد اولیه باشند، سیستم HVAC ساختمان (فصل ۶) «سد مهار ثانویه» است.

• سیستم تخلیه (Exhaust): این سیستم، قلب تپنده ایمنی آزمایشگاه است.
  • فن‌ها: حیاتی است که فن‌های تخلیه روی پشت بام (یا حداقل در انتهای مسیر) نصب شوند. این کار تضمین می‌کند که کل سیستم داکت‌کشی داخل ساختمان تحت فشار منفی باقی می‌ماند. در صورت نشت، هوا به داخل داکت کشیده می‌شود، نه اینکه آلاینده‌های خطرناک به بیرون نشت کنند.
  • اختصاصی در مقابل اشتراکی (Dedicated vs. Manifolded): سیستم‌های اختصاصی (یک فن و داکت مجزا برای هر هود) ساده هستند اما گران و پرهزینه در نگهداری. سیستم‌های اشتراکی (چندین هود به یک داکت و فن مشترک) بسیار به‌صرفه‌تر، کارآمدتر از نظر انرژی و بهتر برای بازیابی انرژی هستند. اما نکته حیاتی این است که مواد ناسازگار (مانند اسیدها و بازها، یا پرکلریک اسید) هرگز نباید در یک سیستم اشتراکی ترکیب شوند.
  • استک تخلیه (Exhaust Stack) (فصل ۹): طراحی استک برای جلوگیری از «ورود مجدد هوا» (Re-entrainment) حیاتی است. استک باید به اندازه کافی بلند باشد تا از «منطقه آشفته» (Wake) ایجاد شده توسط باد روی ساختمان عبور کند و باید سرعت خروجی بسیار بالایی (مثلاً ۳۰۰۰ فوت بر دقیقه) داشته باشد تا آلاینده‌ها را به سمت بالا پرتاب کند. استفاده از کلاهک باران‌گیر روی استک آزمایشگاه ممنوع است، زیرا plume (ستون دود) را به سمت پایین و به سمت ورودی‌های هوا هدایت می‌کند.
• سیستم تأمین هوا (Supply):
  • این سیستم باید دقیقاً سیستم تخلیه را دنبال کند تا فشار منفی حفظ شود (مثلاً هوای تأمینی باید ۱۰٪ کمتر از هوای تخلیه باشد).
  • توزیع هوا: مهم‌ترین جنبه طراحی آسایش و ایمنی، نحوه ورود هوا به اتاق است. دیفیوزرهای معمولی اداری که هوا را با سرعت بالا پرتاب می‌کنند، تلاطم ایجاد کرده و «سرعت چالشی» (Challenge Velocity) ایجاد می‌کنند که می‌تواند بخارات را از داخل هود به بیرون بکشد. در آزمایشگاه‌ها باید از دیفیوزرهای با سرعت پایین و غیرمختلط (Laminar/Perforated) استفاده شود که تا حد امکان دور از هودها نصب می‌شوند.

بخش ۵: بهره‌وری انرژی و اقتصاد (فصول ۱۰ و ۱۵)

آزمایشگاه‌ها بسیار گران هستند (HVAC حدود ۳۰ تا ۵۰ درصد هزینه اولیه) و انرژی زیادی مصرف می‌کنند. این راهنما تأکید می‌کند که تصمیم‌گیری‌ها نباید صرفاً بر اساس هزینه اولیه، بلکه باید بر اساس «هزینه چرخه عمر» (LCC) (فصل ۱۵) باشد. یک سیستم VAV (که هزینه اولیه بیشتری دارد) معمولاً به دلیل صرفه‌جویی عظیم در انرژی، هزینه چرخه عمر بسیار کمتری نسبت به سیستم حجم ثابت (CV) دارد.

«بازیابی انرژی» (فصل ۱۰) یک استراتژی کلیدی برای کاهش هزینه‌ها است.

• چرخ‌های حرارتی (Heat Wheels): بالاترین بازدهی را دارند (هم حرارت محسوس و هم نهان را منتقل می‌کنند)، اما ریسک «انتقال آلودگی» (Cross-Contamination) را دارند. اگر استفاده می‌شوند، باید حتماً دارای بخش «پاکسازی» (Purge Section) باشند.
• حلقه‌های گردشی (Runaround Loops): این سیستم‌ها از یک سیال (مانند گلایکول) بین دو کویل در مسیرهای هوای رفت و برگشت استفاده می‌کنند. اگرچه بازدهی کمتری دارند، اما چون دو جریان هوا کاملاً از هم جدا هستند، هیچ شانسی برای انتقال آلودگی ندارند و برای آزمایشگاه‌های بیولوژیکی یا شیمیایی با خطرات بالا، ایمن‌ترین گزینه هستند.

بخش ۶: کنترل، تست و راه‌اندازی (فصول ۱۱، ۱۲ و ۱۴)

سیستم‌های آزمایشگاهی پیچیده هستند و برای اطمینان از عملکرد صحیح، به کنترل‌های قوی و راستی‌آزمایی دقیق نیاز دارند.

• استراتژی‌های کنترل (فصل ۱۱): مغز سیستم، باید فشار اتاق را در هر شرایطی حفظ کند.
  • کنترل مستقیم فشار (Direct Pressure Control): از یک سنسور فشار در اتاق استفاده می‌کند. این روش بسیار دقیق است اما به باز و بسته شدن درها بسیار حساس است و می‌تواند ناپایدار شود.
  • ردیابی جریان (Flow Tracking): رایج‌ترین و پایدارترین روش. این سیستم حجم هوای تخلیه (مثلاً از هود VAV) و حجم هوای تأمینی را اندازه‌گیری می‌کند و به کنترلر دستور می‌دهد که همیشه یک اختلاف ثابت (Offset) بین این دو حفظ شود (مثلاً همیشه ۱۰۰ CFM هوای تأمینی کمتر از تخلیه باشد).
• راستی‌آزمایی (Verification) (فصول ۱۲ و ۱۴):
  • راه‌اندازی (Commissioning) (فصل ۱۴): این یک فرآیند کیفی حیاتی برای اطمینان از این است که سیستم نصب‌شده، همان چیزی است که در «سند نیت طراحی مالک» خواسته شده بود. این فرآیند شامل بازبینی طراحی، چک‌لیست‌های نصب، و «تست‌های عملکرد عملکردی» (FPTs) است تا ثابت شود سیستم‌ها در دنیای واقعی کار می‌کنند.
  • تست، تنظیم و بالانس (TAB) (فصل ۱۲): آزمایشگاه به TAB تخصصی نیاز دارد. هودهای شیمیایی و BSC ها باید سالانه گواهی ایمنی دریافت کنند. این تست‌ها شامل:
    1. تست سرعت دهانه هود: اندازه‌گیری سرعت هوا در یک شبکه مشخص روی دهانه هود.
    2. تست عملکرد (ASHRAE 110): یک تست حیاتی که در آن گاز ردیاب (مانند هگزافلوراید گوگرد) در داخل هود آزاد می‌شود و یک مانکن در بیرون، میزان نشت گاز به منطقه تنفسی کاربر را اندازه‌گیری می‌کند.
    3. تست BSC (NSF 49): شامل تست‌های مشابه و همچنین تست یکپارچگی فیلتر HEPA برای اطمینان از عدم وجود هرگونه نشتی.

نتیجه‌گیری

«راهنمای طراحی آزمایشگاه ASHRAE» تأکید می‌کند که ایمنی و عملکرد آزمایشگاه، نتیجه یک طراحی جامع، یکپارچه و سیستمی است. این راهنما از این تفکر که «نصب یک هود» به تنهایی ایمنی را تأمین می‌کند، فراتر رفته و نشان می‌دهد که چگونه هر جزء—از ارزیابی ریسک اولیه و انتخاب مصالح معماری گرفته تا طراحی داکت‌ها، انتخاب دیفیوزرها و برنامه‌نویسی کنترلرها—باید در هماهنگی کامل برای دستیابی به هدف نهایی، یعنی «مهار»، کار کند.

این کتاب روشن می‌سازد که آزمایشگاه‌های مدرن، به دلیل الزامات ۱۰۰ درصدی هوای تازه، ذاتاً پرمصرف‌کننده انرژی هستند. بنابراین، استفاده از سیستم‌های VAV، کنترل‌های هوشمند (مانند ردیابی جریان) و فناوری‌های بازیابی انرژی (به‌ویژه گزینه‌های بدون انتقال آلودگی مانند حلقه‌های گردشی) دیگر یک انتخاب لوکس نیستند، بلکه برای پایداری اقتصادی پروژه ضروری‌اند.

مهم‌ترین پیام این راهنما این است که طراحی به تنهایی کافی نیست. یک آزمایشگاه ایمن، نیازمند «راستی‌آزمایی» مستمر است. فرآیند راه‌اندازی (Commissioning) تضمین می‌کند که سیستم در روز اول مطابق با «نیت طراحی مالک» کار می‌کند، و برنامه‌های نگهداری پیشگیرانه و تست‌های سالانه (مانند ASHRAE 110 و NSF 49) تضمین می‌کنند که آن سطح ایمنی در طول ۳۰ سال عمر ساختمان حفظ می‌شود. در نهایت، این راهنما ابزار لازم را برای ایجاد تأسیساتی فراهم می‌کند که هم از جان انسان‌ها و هم از یکپارچگی تحقیقات علمی محافظت می‌کند.

The post طراحی تهویه مطبوع آزمایشگاه appeared first on تاسیسات نوین.

کتاب توزیع هوا در ساختمان‌ها اثر دکتر عصام خلیل، یک راهنمای جامع و مرجع برای مهندسان و متخصصان حوزه سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) است. این اثر با هدف ارائه مشاوره و رهنمودهایی در زمینه طراحی، محاسبات دقیق و بهره‌برداری کارآمد از سامانه‌های توزیع هوا در انواع مختلف ساختمان‌ها تدوین شده است. از یک اتاق ساده تا ساختارهای پیچیده مانند ابنیه تاریخی، اماکن مذهبی (مسجد و کلیسا) و تأسیسات حساس مراقبت‌های بهداشتی و بیمارستان‌ها، نویسنده بر ویژگی‌های خاص جریان هوا در هر محیط تأکید می‌کند.

محور اصلی این کتاب، تأمین محیط‌های ساخته شده با بهره‌وری انرژی بالا است. نویسنده با تکیه بر چهار دهه تجربه در طراحی سیستم‌های تهویه، نه تنها به جنبه‌های فنی و آیرودینامیکی توزیع هوا می‌پردازد، بلکه همواره بر لزوم رعایت استانداردهای بین‌المللی و کدها برای اطمینان از عملکرد ایمن و کارآمد در طول چرخه حیات ساختمان تأکید می‌ورزد. این کتاب با تشریح مبانی و مفاهیم بنیادین توزیع هوا، از الگوهای جریان گرفته تا مدل‌سازی ریاضی و معیارهای راحتی حرارتی، یک مرجع ساختاریافته برای مهندسی محیط‌های ساخته شده ارائه می‌دهد.

اصول بنیادین سیستم‌های توزیع هوا و الگوهای جریان

سیستم‌های توزیع هوا معمولاً شامل یک واحد هواساز (AHU) یا فن‌کویل هستند که هوای مطبوع (تیمارشده) را از طریق شبکه‌ای از کانال‌های صلب فلزی به ترمینال‌های خروجی مانند گریل‌ها و دیفیوزرها می‌رسانند. طراحی مناسب این کانال‌ها حیاتی است تا دما در سرتاسر ساختمان به طور یکنواخت، کارآمد و بی‌صدا حفظ شود.

الگوهای جریان هوا در داخل اتاق توسط تعادل میان نیروی اینرسی، نیروی شناوری و عمل ویسکوز تعیین می‌شوند. این کتاب چهار نوع اصلی جریان را معرفی می‌کند:

1. جریان جابجایی (Displacement Flow): هوا از یک طرف اتاق (دیوار بلند) تأمین شده و به سمت خروجی در دیوار مقابل در سطح پایین‌تر هدایت می‌شود تا هوا را جارو کند.
2. جریان حفره‌ای (Cavity Flow): هوا از یک طرف (دیوار بلند) تأمین شده و به سمت خروجی در همان سطح بالا در دیوار مقابل می‌رود و اجازه می‌دهد هوا در یک حفره ایجاد شده به گردش درآید.
3. جریان اختلاطی (Mixing Flow): هوا از یک طرف تأمین و به دیوار مقابل برخورد می‌کند و هوا در کل فضا به شدت با هم مخلوط می‌شود.
4. جریان پیستونی (Piston Flow): جریان هوا از یک طرف تأمین و به صورت یک توده پیوسته به سمت خروجی در همان طرف هدایت می‌شود.

این اثر همچنین به جزئیات آیین‌نامه‌های عملی و انواع مختلف خروجی‌های هوا می‌پردازد؛ از جمله دیفیوزرهای سقفی مربع با اتصال دایره‌ای، گریل‌های دیواری، دیفیوزرهای معماری سقفی، و دیفیوزرهای چرخان ثابت که هر یک برای دستیابی به راندمان جریان و الگوهای پرتابی متفاوت طراحی شده‌اند. راندمان جریان هوا در اتاق و معیار‌های نویز (Noise Criteria) نیز بخش‌های مهمی را تشکیل می‌دهند که بر اساس عوامل مختلف محیطی و ساختاری مانند غلظت آلاینده‌ها و سطح صدا در فضا مورد ارزیابی قرار می‌گیرند.

مدل‌سازی ریاضی و راحتی حرارتی

فصل‌های دوم و سوم کتاب بر جنبه‌های مدل‌سازی ریاضی و کاربرد آن در دستیابی به راحتی حرارتی مطلوب تمرکز دارند. برای تحلیل دقیق رفتار جریان هوا و انتقال حرارت، از دینامیک سیالات محاسباتی (CFD) استفاده می‌شود که به حل معادلات حاکم می‌پردازد. این معادلات شامل بقای جرم (معادله پیوستگی)، قانون دوم نیوتن (معادله ممنتوم خطی) و قانون اول ترمودینامیک (معادله انرژی) هستند.

نویسنده به تشریح رویه‌های عددی، از جمله مدل‌های آشفتگی (Turbulence Models) مانند مدل $k-\epsilon$ و توابع دیوار (Wall Functions) می‌پردازد که برای حل سیستم معادلات دیفرانسیل غیرخطی به کار می‌روند. این روش‌های مدل‌سازی، ابزاری قدرتمند برای پیش‌بینی و بهینه‌سازی جریان هوا و رفتار حرارتی در فضاها قبل از اجرای فیزیکی فراهم می‌کنند.

با استفاده از مدل CFD، تحقیقاتی بر روی رژیم‌های جریان هوا و آسایش حرارتی در یک اتاق با بارهای حرارتی ناشی از چراغ‌ها، بدن انسان، و دستگاه‌های الکترونیکی انجام شده است. تغییرات در مکان و تعداد دریچه‌های تأمین و استخراج هوا، نوع دیفیوزر و زاویه پرتاب هوا مورد بررسی قرار گرفته تا تأثیر آن بر پارامترهای راحتی حرارتی ارزیابی شود. نتایج نشان می‌دهند که طراحی‌هایی نظیر جریان چرخان (Swirl Flow) می‌توانند در دستیابی به اختلاط موثر و توزیع دمایی یکنواخت نقش داشته باشند.

کاربردهای ویژه در اماکن حساس و تاریخی

بخش قابل توجهی از کتاب به بررسی توزیع هوا در ساختمان‌های با کاربری خاص اختصاص دارد که در آن ملاحظات فراتر از صرفاً راحتی انسان است و به حفظ دارایی‌ها یا کنترل عفونت مربوط می‌شود.

• اماکن مذهبی

در مکان‌های مذهبی مانند مساجد و کلیساها که تجمع بالایی از افراد وجود دارد، توزیع هوا و معیارهای راحتی (شامل دما، رطوبت نسبی و سرعت هوا) به دلیل نوسانات بار حرارتی و ابعاد بزرگ فضا، چالش‌برانگیز است. طرح‌های مختلف سقف و استفاده از واحدهای مستقل (Free-Stand Units) برای توزیع هوا مورد تجزیه و تحلیل قرار گرفته‌اند تا الگوی سرعت و دمایی در نزدیکی سطح اشغال، بهینه‌سازی شود.

• ابنیه تاریخی (آرامگاه‌های باستان‌شناسی)

در بناهای تاریخی، مانند مقبره‌های دره پادشاهان در اقصر مصر، هدف اصلی تهویه، حفاظت و نگهداری بنا در برابر مکانیسم‌های تخریب است. عوامل خارجی (اقلیم) و داخلی (تنفس بازدیدکنندگان، رطوبت) بر محیط داخلی تأثیر می‌گذارند. در اینجا، کنترل رطوبت بیش از حد ناشی از حضور بازدیدکنندگان که باعث رشد میکروبی و آسیب به ساختار می‌شود، حیاتی است. نویسنده یک روش‌شناسی طراحی محاسباتی را برای توسعه یک سیستم تهویه مؤثر معرفی می‌کند که می‌تواند رطوبت و دمای مقبره‌ها را در سطوح ایمن نگه دارد.

• تأسیسات مراقبت‌های بهداشتی

در مراکز درمانی و بیمارستان‌ها، به ویژه اتاق‌های عمل، الگوی جریان هوا مستقیماً با کنترل عفونت و جلوگیری از انتقال آلودگی‌های هوابرد مرتبط است. هدف، ایجاد یک رژیم جریان هوا است که کمترین آلودگی را به اطراف میز عمل منتقل کند. این کتاب الگوهای جریان هوا در این محیط‌ها را بر اساس مدل‌های ریاضی و شبیه‌سازی عددی تحلیل می‌کند. در طراحی سیستم‌های تهویه هوشمند برای این محیط‌های متغیر، مفاهیم شبکه‌های عصبی فازی (Neuro-Fuzzy Computing Neural Networks) برای شناسایی الگوها و تطبیق با شرایط در حال تغییر معرفی می‌شوند.

ملاحظات اجرایی و کارایی انرژی

فصل‌های پایانی کتاب، سیستم‌های تهویه مطبوع را از منظر مدیریت پروژه، کیفیت محیط داخلی (IEQ) و بهره‌وری انرژی بررسی می‌کنند.

• کنترل محیط زیست و انتخاب سیستم

در پروژه‌های نمونه، عناصر کنترل محیطی شامل دما، رطوبت نسبی، سرعت جریان هوا، تهویه و فیلتراسیون هوا مورد توجه قرار می‌گیرند. مدیریت فشار هوا در فضاها (مانند فشار مثبت برای اتاق‌های تمیز و فشار منفی برای اتاق‌های ایزوله) برای حفظ شرایط محیطی خاص، به تفصیل تشریح شده است.

معیارهای انتخاب سیستم شامل عوامل طراحی عمومی، ویژگی‌های بار حرارتی و ملاحظات طراحی مانند سطح راحتی مورد نیاز، هزینه‌ها، شرایط محلی، و کنترل آتش، دود و بو هستند. برای تصمیم‌گیری اقتصادی، تحلیل هزینه چرخه عمر HVAC (Life Cycle Cost Analysis) معرفی می‌شود که هزینه‌های مالکیت، عملیاتی و نگهداری در طول عمر سیستم را در نظر می‌گیرد.

کیفیت محیط داخلی (IEQ) و آسایش

کیفیت محیط داخلی (IEQ) شامل مقررات اجباری برای کیفیت هوای داخلی، حداقل نرخ تهویه و نظارت بر تأمین هوای بیرون است. این امر با الزامات فیلتراسیون ذرات معلق و کنترل دود تنباکو در ارتباط است.

شرایط حرارتی محیطی برای آسایش انسان یک عامل کلیدی است که با پارامترهای دیگر نظیر کنترل صوتی (Acoustical Control) برای کاهش صدای بیرونی و داخلی، و همچنین استفاده از نور روز (Daylighting) از طریق سقف و پنجره‌های جانبی برای بهینه‌سازی روشنایی بصری ترکیب می‌شود. این ترکیب جامع عوامل IEQ، محیطی سالم، راحت و کارآمد را تضمین می‌کند.

• بهره‌وری انرژی

بهره‌وری انرژی یک موضوع محوری است. این کتاب چالش‌های مرتبط با مصرف انرژی در ساختمان‌های تهویه مطبوع، به‌ویژه در رابطه با سطوح راحتی و کیفیت هوا را شناسایی می‌کند. معرفی استانداردهای بین‌المللی انرژی، از جمله تلاش‌های کمیته‌های فنی ISO (مانند ISO TC 163 و ISO TC 205) برای طراحی محیط‌های ساخته شده با بهره‌وری انرژی، اهمیت جهانی این موضوع را نشان می‌دهد.

پیشنهادهایی برای دستیابی به ساختمان‌های کم‌مصرف شامل توسعه ابزارهای استاندارد شده برای محاسبه عملکرد انرژی، تعریف مرزهای سیستم برای دسته‌بندی‌های مختلف ساختمان و تهیه مدل‌هایی برای بیان الزامات مربوط به کیفیت هوای داخلی، آسایش حرارتی و بصری است. توصیه‌های مهندسی برای ساختمان‌های کم‌مصرف بر لزوم همکاری تیم‌های مختلف (انرژی، بهره‌برداری، کاربران) و اجرای اقدامات مستمر برای صرفه‌جویی در انرژی تأکید دارد.

نتیجه‌گیری

کتاب توزیع هوا در ساختمان‌ها یک منبع حیاتی برای هر حرفه‌ای است که درگیر طراحی، ساخت و بهره‌برداری از سیستم‌های تهویه در محیط‌های ساخته شده است. این اثر با ارائه توصیه‌ها و راهنمایی‌های جامع، شکاف میان مبانی تئوری توزیع هوا و کاربردهای پیچیده مهندسی در پروژه‌های واقعی را پر می‌کند.

نقطه قوت اصلی کتاب، رویکرد چندوجهی آن است؛ از تشریح مکانیسم‌های فیزیکی و مدل‌سازی‌های عددی (CFD) که زیربنای طراحی کارآمد هستند، تا پرداختن به ملاحظات عملی و خاص در محیط‌هایی مانند اتاق‌های عمل با تمرکز بر ایمنی و ابنیه تاریخی با تمرکز بر حفظ آثار. تأکید ویژه بر کیفیت محیط داخلی (IEQ) و بهره‌وری انرژی، این کتاب را به یک مرجع ضروری در عصر چالش‌های زیست‌محیطی و لزوم حفظ منابع تبدیل کرده است.

این اثر به مهندسان می‌آموزد که طراحی سیستم‌های تهویه مطبوع یک عمل مهندسی کل‌نگر است که نه تنها به معنای کنترل دما و رطوبت، بلکه شامل مدیریت الگوهای جریان هوا، سطوح نویز، و یکپارچه‌سازی با نور روز برای دستیابی به بالاترین سطح راحتی و کارایی انرژی است. در نهایت، با معرفی چارچوب‌های بین‌المللی و تحلیل‌های هزینه چرخه عمر، این کتاب متخصصان را قادر می‌سازد تا سیستم‌هایی را طراحی کنند که هم از نظر زیست‌محیطی پایدار و هم از نظر اقتصادی مقرون‌به‌صرفه باشند و به طور مستمر در جهت کاهش مصرف سوخت‌های فسیلی گام بردارند.

The post کتاب توزیع هوا در ساختمان‌ها appeared first on تاسیسات نوین.

آموزش طراحی اجرای تاسیسات در دیتاسنتر دقیقاً برای مهندسان مکانیکی درنظر گرفته شده است که می‌خواهند وارد یکی از پردرآمدترین حوزه‌های صنعت تاسیسات شوند. در این آموزش، یاد می‌گیرید چگونه مانند طراحان بین‌المللی، سیستم‌های خنک‌کاری، CRAH، CRAC را بر اساس استانداردهای ASHRAE TC9.9 و TIA-942-B طراحی کنید.

اگر شما مهندسی هستید که همیشه به دنبال یادگیری حوزه‌های فنی با درآمد دلاری و پروژه‌های بین‌المللی بوده‌اید، این دوره مسیر شماست. طراحی تاسیسات مکانیکی دیتاسنتر، مهارتی است که نه تنها در ایران، بلکه در هر نقطه از جهان، مورد تقاضای شرکت‌های فناوری، بانک‌ها، و مراکز داده ابری است.

دیتاسنترها قلب تپنده دنیای دیجیتال امروز هستند؛ جایی که هر کلیک، تراکنش و ارتباط آنلاین، در میان رک‌های سرور و جریان‌های دقیق هوای کنترل‌شده زنده می‌ماند. در این میان، نقش مهندس مکانیک حیاتی‌تر از همیشه است. طراحی درست سیستم‌های سرمایش، تهویه و کنترل رطوبت در مراکز داده، تفاوت میان عملکرد پایدار و توقف پرهزینه چندمیلیون‌دلاری را رقم می‌زند.

1. بار حرارتی دقیق تجهیزات IT را محاسبه کنید.

2. شرایط طراحی دما و رطوبت را طبق Zone Recommended تنظیم کنید.

3. انواع سیستم‌های سرمایش (DX، CW، In-Row، Liquid) را مقایسه و انتخاب بهینه انجام دهید.

4. درک کاملی از مسیر هوا، کف کاذب، راهروی سرد و گرم و فواصل استاندارد داشته باشید.

5. پروژه‌های دیتاسنتر Tier I تا Tier IV را تحلیل و طراحی کنید.

   کدام مخاطب به طراحی اجرای تاسیسات در دیتاسنتر نیاز دارد؟

👷‍♂️ ۱. مهندسان مکانیک (HVAC)

• طراحان سیستم‌های تهویه مطبوع.

• کسانی که می‌خواهند از طراحی ساختمان‌های معمولی (اداری، آموزشی، بیمارستانی) به پروژه‌های High-Tech ارتقا پیدا کنند.

• مهندسانی که قصد دارند مهارت خود را مطابق استانداردهای ASHRAE TC9.9 و TIA-942 توسعه دهند.

🧑‍🔧 ۲. پیمانکاران و مجریان تاسیسات

• کسانی که پروژه‌های اجرایی دارند و می‌خواهند دیتاسنترها را به عنوان بازار هدف جدید بشناسند.

• نیاز به درک دقیق از جزئیات نصب رک‌ها، مسیرهای هوا، کف کاذب، کنترل نشت، لوله‌کشی و پایپینگ سیستم‌های سرمایش.

🖥️ ۳. مشاوران و ناظرین پروژه

• مهندسینی که در نقش Supervision / Commissioning / Validation فعالیت دارند.

• آشنایی با تست و بالانس دقیق جریان هوا، کنترل دما در ورودی رک‌ها، و مدیریت انرژی (PUE).

🧠 ۴. مهندسین برق و شبکه که به دید بین‌رشته‌ای نیاز دارند

• برای هماهنگی بهتر بین تیم‌های IT، برق و مکانیک در طراحی دیتاسنتر.

• درک اهمیت توزیع حرارت، رطوبت، مسیر هوا و تأثیر آن بر عملکرد تجهیزات IT.

💼 ۵. فریلنسرها و طراحان بین‌المللی

• کسانی که به دنبال پروژه‌های دلاری در پلتفرم‌های جهانی مثل Upwork، Fiverr یا Freelancer هستند.
• طراحی دیتاسنتر یکی از حوزه‌هایی است که تقاضای بالا و رقابت کم دارد، و تسلط بر HVAC آن می‌تواند مسیر درآمد ارزی باز کند.

   ویژگیهای مهم این آموزش

⚙️ ۱. پایداری و افزونگی (Redundancy & Reliability)

🌡️ ۲. کنترل دقیق دما و رطوبت

💨 ۳. مسیر جریان هوا و تفکیک راهروهای گرم و سرد

🧊 ۴. انتخاب بهینه سیستم سرمایش

🧮 ۵. محاسبات دقیق بار حرارتی

🔍 ۶. کنترل و مانیتورینگ هوشمند

🧱 ۷. الزامات فیزیکی و فاصله‌ها

🌍 ۸. بهره‌وری انرژی (Energy Efficiency)

  پیش نیازهای طراحی اجرای تاسیسات در دیتاسنتر ؟

• آشنایی اولیه با سیستمهای تهویه مطبوع
• آشنایی با نرم افزار محاسبه بار کریر هپ

  زمان آموزش طراحی اجرای تاسیسات در دیتاسنتر

مدت کل آموزش

• 11 ساعت ویدیوی آموزشی

✅ جلسه 1

• آشنایی با مفهوم مرکز داده
• تیم طراحی
• انواع دیتاسنترها
• اهمیت سیستم مکانیکی در دیتاسنترها
• نقش تاسیسات مکانیکی در پایداری
• شاخص عملکردهای انرژی در دیتاسنترها
• استانداردهای مورد نیاز
• عوامل موثر در تهویه مطبوع دیتاسنترها
• شرایط دما و رطوبت

✅ جلسه 2

• طراحی فضا و جانمایی تجهیزات
• الزامات دستگاه های IT در دیتاسنترها
• مفهوم ردیف های سرد و گرم
• ساختار فیزیکی اتاق سرور
• الزامات کف کاذب در دیتاسنترها
• الزامات سقف کاذب در دیتاسنترها
• تجهیزات برقی در دیتاسنترها

✅ جلسه 3

• مفهوم دودکش در بالای تجهیزات IT
• سیستم های سرمایشی رایج در دیتاسنترها
• استفاده از جریان هوای آزاد
• جلوگیری از اختلاط جریان سرد و گرم در دیتاسنترها
• مفهوم Containment
• بررسی توسعه آینده
• حداقل فواصل طبق استاندارد
• بار حرارتی در دیتاسنترها
• ضریب همزمانی در نظر بگیریم ؟
• واتاژ ورودی و گرمای نولیدی تجهیزات IT
• بار روشنایی دیتاسنترها طبق استاندارد

✅ جلسه 4

• بررسی UPS ها در دیتاسنترها
• تلفات حرارتی از تجهیزات برقی در دیتاسنترها
• تلفات حرارتی ترانس ها در دیتاسنترها
• تلفات حرارتی تابلوهای توزیع در دیتاسنترها
• مثال نمونه
• محاسبه تلفات حرارتی پروژه
• طراحی چیدمان اولیه در اتوکد
• شناسایی ردیف های سرد و گرم در فایل نمونه

✅ جلسه 5

• ساخت فایل پروژه برای ورود به کریر هپ
• تعیین شمال جغرافیای پروژه
• تعیین مقیاس صحیح نقشه ها
• ساخت فضاهای پروژه
• ساخت پشت بام
• ساخت دیوارهای داخلی و خارجی
• ساخت تمپلیت فضای دیتاسنترها
• ساخت تمپلیت فضاهای اداری
• ساخت برنامه زمان بندی افراد، روشنایی، تجهیزات و …
• تعیین مقدار هوای تازه تهویه افراد
• زون بندی پروژه
• ساخت سیستم های مورد نیاز

✅ جلسه 6

• ساخت پلانت ها در کریر هپ
• ساخت ALTERNATIVE در کریر هپ
• تعیین بار سرمایشی مورد نیاز پروژه

✅ جلسه 7

• مشخصان فنی دستگاه
• الزامات طراحی در برابر زلزله
• مشخصات دستگاه تهویه مطبوع
• الزامات نقشه های کارگاهی
• هماهنگی در طراحی و اجرا
• ویژگیهای فریم دستگاه
• عامل موثر در عملکرد دستگاه
• مشخصات رطوبت زن
• پمپ کندانس
• سنسورهای مختلف دستگاه
• جدول نهایی در نقشه نمونه
• بالانس دستگاه های کرک
• انتخاب دریچه های کانال کشی
• ایراد دریچه های دیفیوزری (بحث گروهی)

✅ جلسه 8

• الزامات دمپر موتوری روی دیوارهای دیتا سنتر
• الزامات طراحی اتاق UPS
• چطور فشار مثبت در دیتاسنتر ایجاد کنیم؟
• سیستم مکانیکی اتاق UPS
• تعدادی از باطری های رایج
• الزامات طراحی اتاق باطری
• مثال نمونه – اتاق باطری
• طراحی دیتاسنتر کف کاذب؟
• فشار مثبت کف کاذب در دیتاسنتر
• انتخاب تایل هوای سرد دیتاسنتر
• محاسبه دقیق رطوبت گیری با نرم افزار
• محاسبه دقیق رطوبت زنی با نرم افزار
• رطوبت زنی پروژه (بحث گروهی)

✅ جلسه 9

• محاسبه نشتی کف کاذب
• طراحی با سیستم INROW
• مزایا و معایب سیستم INROW در دیتاسنترها
• متعلقات دستگاه INROW
• توزیع INROW در دیتاسنتر
• هات اسپات چیست؟
• Redundancy در دیتاسنتر با سیستم INROW
• الزامات لوله کشی آب چیلر دستگاه INROW
• دیاگرام لوله کشی دستگاه INROW با کویل DX
• مثال نمونه 50 رک 8 کیلوواتی
• نقشه کشی اولیه در اتوکد

✅ جلسه 10

• الزامات سرمایش مایع محور در دیتاسنترها
• مزایا معایب سرمایش مایع محور
• کجا استفاده کنیم؟
• روش D2C
• تجهیز CDU و کاربرد آن
• روشهای طراحی سرمایش مایع محور در حالت تک فازی
• الزامات سیستم دوفازی و فیلم نمونه
• مثال عددی سرور 50 کیلوواتی
  • محاسبه دبی جرمی و حجمی سیستم
  • محاسبه پمپ سیستم شامل دبی و افت مسیر
  • اطلاعات فنی و کاتالوگ ها

✅ جلسه 11

• سرمایش غوطه وری در دیتاسنترها
• چرا روشهای قبلی جواب نمیدهد؟
• مزایا معایب سرمایش غوطه وری
• متعلقات سیستم
• غوطه وری تک فازی و دو فازی
• چه سیالی در غوطه وری کامل استفاده میشود؟
• حل مثال قبلی به روش سرمایش غوطه وری
  • محاسبه دبی جرمی و حجمی سیستم
  • محاسبه مبدل

مدرس دوره آموزش اجرا و نظارت تاسیسات مکانیکی

• نوید ژیانی – موسس و مدیر تاسیسات نوین
• عضو تخصصی اشری
• دارنده PE نظام مهندسی آمریکا
• پایه یک طراحی و نظارت ایران
• طراح و ناظر پروژه های مسکونی، تجاری صنعتی در داخل و خارج از کشور
• کمک به بیش از 10 هزار دانش آموخته تاسیسات مکانیکی

پشتیبانی محصولات آموزشی

• امکان ثبت تیکت از بخش تماس با ما
• ارتباط از طریق تلگرام، واتساپ با مدرس

The post طراحی اجرای تاسیسات در دیتاسنتر appeared first on تاسیسات نوین.
