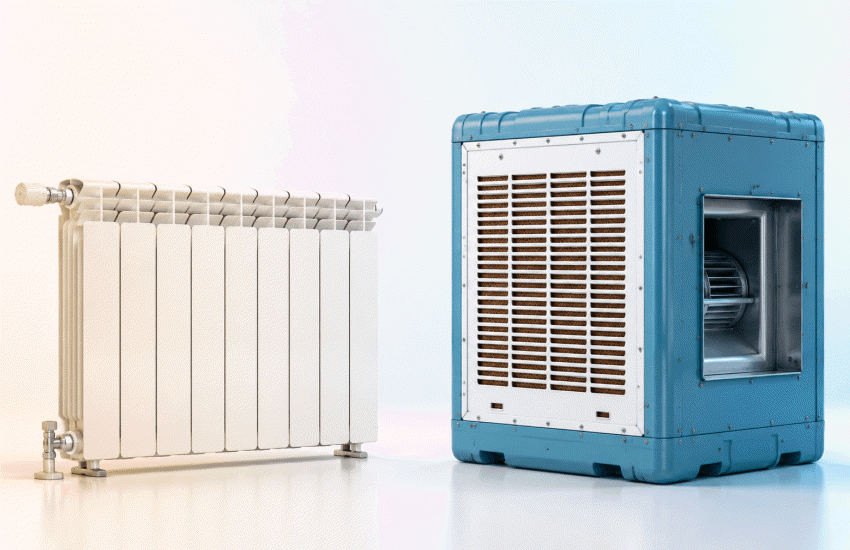

مقدماتی 7 (ایرواشر، کولرآبی، رادیاتور)

در این آموزش به نحوه طراحی سیستم کولر آبی و رادیاتور در کنار ایرواشر و سیستم های تبخیری مستقیم و غیرمستقیم پرداخته شده است. پس از انجام محاسبات کولر آبی و رادیاتور در ساختمان نمونه 2 طبقه و خواندن خروجی کریر، نقشه کشی این دو سیستم در نرم افزار اتوکد انجام شده و به الزامات اجرایی و نکات نظارتی پرداخته شده است. فایل اتوکد هر سیستم و اکسل محاسبات نمونه در بخش دانلودها در اختیار کاربر قرار گرفته است.

ویژگی های مهم این آموزش

محتوای این آموزش ارزشمند در 3 بخش اصلی گردآوری شده است.

• آشنایی با الزامات سیستم های تبخیری
• نقشه کشی کولر آبی و رادیاتور
• محاسبات ایرواشر، کولر آبی، رادیاتور و سیستم های تبخیری مستقیم و غیرمستقیم

کدام مخاطب به این آموزش نیاز دارد؟

• مهندسین مکانیک شاغل در بخش مشاور
• مهندسین محترم ناظر و پیمانکار

پیش نیازها؟

•  مقدماتی 2
• مقدماتی 3

زمان آموزش

• 6 ساعت آموزش ویدیویی

فهرست طراحی و محاسبات کولر آبی و رادیاتور و ایرواشر (مقدماتی 7)

 فصل 1

• سیکل گرمایش مرکزی
• نوع انتقال حرارت
• انواع رادیاتور، مزایا معایب
  • پره ای
  • چدنی
  • فولادی
• ورودی خروجی رادیاتور
  • ابتدا و انتها
  • بالا و پایین
• شیرآلات مورد استفاده
  • شیر ترموستاتیک
  • شیر آلن برگشت
  • شیر هواگیری
• الزامات مبحث مقررات ملی
  • لوله های مورد تایید
  • سیستم کلکتوری
  • اتصال در کف
• هواگیری رادیاتور
  • روشن یا خاموش بودن پمپ
  • تنظیم فشار
• سرد ماندن رادیاتورها

 فصل 2

• نحوه صحیح انتخاب رادیاتور
• نحوه اصلاح بار در دلتا تی های مختلف
• ساخت زون های پروژه نمونه
• تحلیل خروجی کریر هپ
• انتخاب رادیاتور براساس کاتالوگ

 فصل 3

• خام سازی و تهیه نقشه های پیش زمینه معماری
• ساخت لایه های مور نیاز
• جانمایی رادیاتورهای پروژه نمونه

 فصل 4

• لوله کشی مستقیم و برگشت معکوس
• تعیین دبی و افت فشار رادیاتورها
• نقشه کشی لوله کشی طبقات در نرم افزار اتوکد

 فصل 5

• تعیین سایز لوله ها
• تعیین دبی هر مصرف کننده
• بررسی سرعت و افت فشار در هر مقطع
• محاسبه هد به روش سرانگشتی و دقیق

 فصل 6

• محاسبه و انتخاب کولر آبی
• راندمان آدیاباتیک در سیستم های تبخیری
• تحلیل خروجی کریر هپ
• تعیین حجم هوا در هر زون
• پوشال معمولی با پدهای سلولوزی
• نقشه کشی کانال و دریچه های یک زون نمونه

 فصل 7

• طراحی محاسبات ایرواشر
• بررسی اجزای سازنده
• طبقه بندی دستگاه
• تعیین راندمان سیستم تبخیری
• سایز کویل و فن دستگاه
• مثال نمونه
• بررسی سیستم های تبخیری مستقیم و غیرمستقیم
• تحلیل مثال عددی تبخیری مستقیم و غیرمستقیم

مدرس دوره

• توسط عضو تخصصی اشری
• دارنده PE نظام مهندسی آمریکا
• طراح و ناظر پروژه های تجاری در داخل و خارج از کشور

پشتیبانی محصولات آموزشی

• امکان ثبت تیکت از بخش تماس با ما
• ارتباط از طریق تلگرام، واتساپ و اینستاگرام با مدیریت
• ارتباط از طریق ارسال ایمیل
