نوع دوره
ویدیویی
پلتفرم
کامپیوتر یا موبایل
مدرس
نوید ژیانی
زمان آموزش
12ساعت
تاریخ به روز رسانی
23 اردیبهشت 1403
تعداد بازدید
13075 بازدید
1,690,000 تومان

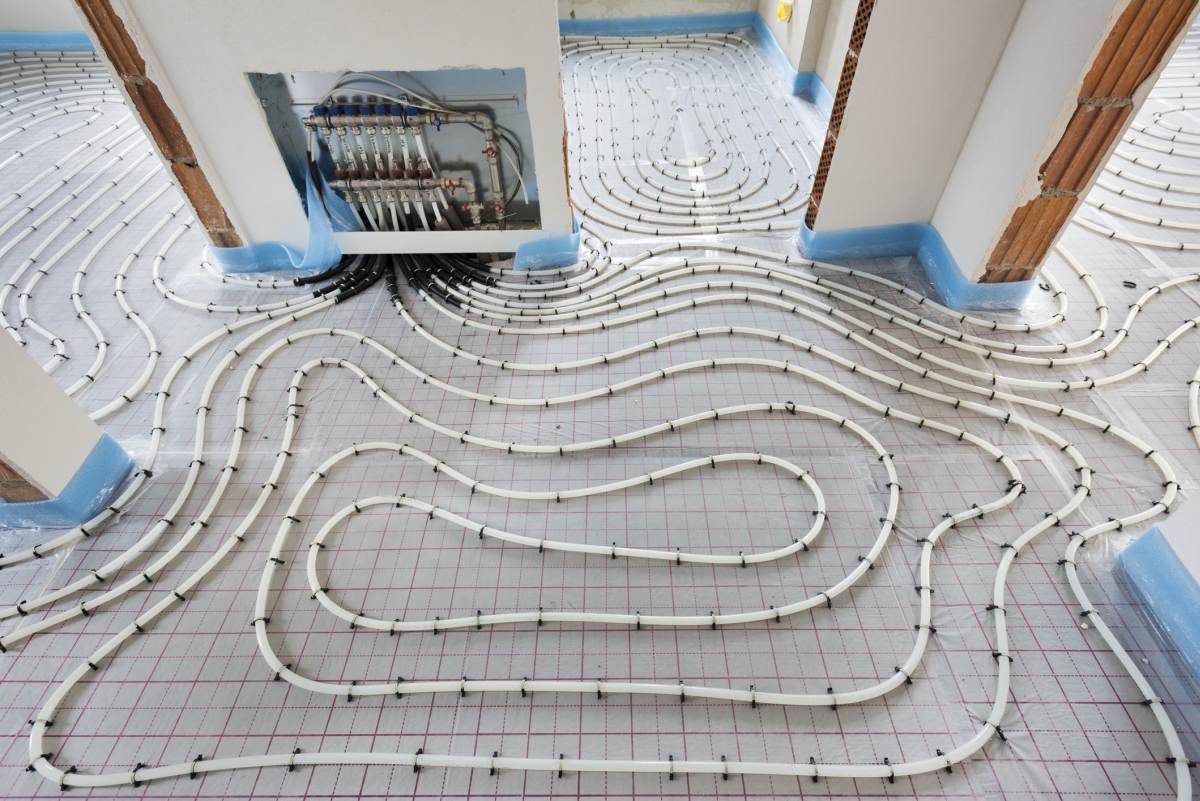

در این آموزش گام به گام به طراحی اجرا نظارت گرمایش از کف به همراه مثال نمونه پرداخته شده و پس از تکمیل محاسبات به بحث الزامات نقشه کشی، نکات اجرایی و نظارتی اشاره شده است. در انتهای آموزش محاسبات ذوب برف نیز بهمراه یک مثال نمونه در اختیار عزیزان قرار گرفته است. همچنین کاربران به فایل اتوکد پروژه نمونه، محاسبات بارها در نرم افزار کریر هپ، جداول محاسباتی و … دسترسی خواهد داشت.

طراحی سیستم گرمایش از کف، برخلاف چیزی که خیلی از طراحان فکر می کنند که در هر سطح متر مربع 2 الی 4 متر لوله قرار دهند و سیستم عالی خواهد بود، نیست. این سیستم علاوه بر تمام ویژگی های منحصر بفردی که داراست، اگر صحیح طراحی نشود، مشکلاتی را برای راهبر بهمراه خواهد داشت. برای این منظور نکات طراحی را گام به گام با حل یک مثال نمونه بیان می کنیم. در ابتدا بایستی فواصل بین لوله ها را در سیستم گرمایش از کف تعیین کنیم. این فاصله تابعی از دبی سیال، دما و شار گرمایشی سطح است که جداول آن در انتها ارائه می شود  (مبحث محاسبه سیستم گرمایش از کف). معمولا فواصل لوله ها از 6 تا 12 اینچ متعارف است که البته بایستی با توجه به دمای آب ورودی و اتلاف سطح حرارتی تصحیح گردد.

کدام مخاطب به آموزش طراحی اجرا نظارت گرمایش از کف نیاز دارد؟

  • مهندسین مکانیک طراح و محاسب
  • مهندسین ناظر
  • مجریان محترم و پیمانکاران

   ویژگیهای مهم آموزش طراحی اجرا نظارت گرمایش از کف

  • محاسبات بار در نزم افزار کریر
  • ساخت فایل اکسل محاسبات
  • کار با نرم افزار اتوکد 2بعدی
  • کار با نرم افزار لوپ کد
  • تحلیل جامع محاسبات در نرم افزار لوپ کد
  • تحلیل عکسهای کارگاهی و نکات اجرایی

پیش نیازهای آموزش طراحی اجرا نظارت گرمایش از کف؟

  • مقدماتی 4 (نرم افزار کریر هپ)

زمان آموزش طراحی اجرا نظارت گرمایش از کف

  • 12 ساعت ویدیویی

عناوین آموزش طراحی اجرا نظارت گرمایش از کف

  جلسه 1

  • چرا گرمایش از کف؟
  •  محاسبات بارها در نرم افزار کریر هپ
  • تعیین ضخامت عایق کف (یونولیت) طبق مبحث 14 و 19
  • تعیین دمای مجاز کف
  • سایز لوله مورد نیاز
  • بررسی ضریب حرارتی کف
  • اختلاف دمای آب تغذیه و برگشت
  • فواصل مابین لوله ها
  • دما و دبی آب تغذیه
  • طول مدارهای رفت و برگشت
  • تعیین افت فشار سیستم و محاسبات پمپ سیستم
  • متراژ لوله با سرامیک، سنگ یا پارکت
  • برآورد اقتصادی سیستم گرمایش از کف و رادیاتور (با کلکتور ساده و فلومتردار)

  جلسه 2

  • آشنایی با فرامین مورد نظر
  • طراحی چند مدار نمونه
  • طراحی مدارهای سرد ساختمان
  • تعیین درزهای انبساطی

  جلسه 3

  • نکات کف سازی
  • الزامات بتن ریزی
  • بررسی نوع کلکتورهای ساده، برقی و فلومتردار
  • لوله گذاری
  • ترکیب گرمایش از کف و رادیاتور
  • متالایز یا مش و پلاستیک
  • نحوه لوله گذاری
  • نحوه بالانس سیستم (با کلکتور ساده و فلومتردار)

  جلسه 4

  • محاسبه شار حرارتی مورد نیاز
  • محاسبه بر حسب سطوح بتنی، آسفالت یا کفپوش آجری
  • تعیین دمای خارج و سرعت باد
  • تعیین فاصله و سایز لوله ها
  • نحوه لوله گذاری
  • تعیین تعداد مدارهای سیستم ذوب برف
  • ضرایب تصحیح برای اضافه کردن اتیلن گلایکول
  • محاسبه دبی و هد پمپ مورد نیاز

  تکمیلی 1

  • نصب نرم افزار لوپ کد
  • آشنایی کلی با نرم افزار
  • ساخت تمپلیت محاسبات
  • ساخت فایل آب و هوایی
  • تعیین مشخصات ساختمان
  • مفهوم Slab on Grade

  تکمیلی 2

  • ساخت مدل بصورت دستی
  • آشنایی با ابزارهای فلورپلن
  • وارد کردن فایل اتوکد
  • اسکیل کردن نقشه ها
  • وارد کردن درب و پنجره ها به مدل
  • اضافه کردن دیوارهای داخلی و مبلمان
  • بررسی محاسبات بار نرم افزار
  • وارد کردن فایل معماری pdf
  • اسکیل کردن و تنظیمات اولیه فایل معماری pdf

  تکمیلی 3

  • ترسیم مدارهای گرمایش از کف بصورت دستی
  • الزامات ترسیم دستی – تک خطی
  • الزامات ترسیم دستی – دو خطی
  • ترسیم مرزهای سرد هر مدار گرمایش کف
  • خروجی گرفتن از مدارهای ترسیم شده

  تکمیلی 4

  • ترسیم مدارهای گرمایش از کف بصورت اتومات
  • تعیین فضاهای تهویه نشده
  • تنظیمات ترسیم اتومات در بخش گالری
  • توضیح فرمان draw / split
  • مقایسه محاسبات با کریر هپ
  • تحلیل کامل خروجی سیستم
  • تعییم دمای ماکزیمم آب در سیستم گرمایش کفی مدل شده
  • تغییر دمای ماکزیمم سطح
  • تعیین شار حرارتی مورد نیاز
  • کانتور دمایی لوپ های مختلف
  • رفع خطاهای طراحی
  • تنظیمات خروجی گرفتن بصورت cad / pdf
  • تغییر مشخصات کف پوش پروژه
  • وارد کردن بارهای هر زون بصورت دستی
  • تفاوت مدارهای گرمایش از کف با لوله 16 و 20

برای محاسبه دقیق دمای آب ورودی به سیستم گرمایش از کف باید به فاکتورهای زیر توجه داشته باشیم.

  • مقدار اتلاف حرارتی
  • دمای SET POINT اتاق
  • اختلاف دمای آب رفت و برگشت
  • ضریب R-VALUE برای سطح تمام شد

برای این منظور می توان از نمودارهای ساده شده استفاده نمود. فرض کنیم اگر فاصله بین لوله ها 9 اینچ باشد، دمای آب تغذیه را می خواهیم به دست آوریم. برای جبران اتلاف حرارتی اتاق، باید مطمئن باشیم که دبی کافی برای فضای مورد نظر موجود است. این عدد تابعی از اختلاف دما آب رفت و برگشت، افت فشار و طول لوله است (مبحث محاسبه سیستم گرمایش از کف).

UFH 1 - طراحی اجرا نظارت گرمایش از کف

برای تعیین دبی به فاکتورهای زیر نیاز داریم

  • عدد اتلاف حرارتی
  • طول لوله رفت و برگشت
  • فواصل بین لوله ها

برای تعیین دبی به روش زیر عمل می کنیم

فرض کنیم اتاقی با ابعاد 12 فوت در 12 فوت داریم. فواصل بین لوله ها 7 اینچ و عدد تلفات حرارتی برابر 40 BTU بر فوت مربع است. فاصله کلکتور تا اتاق نیز 15 فوت است. طبق  روابط ارائه شده در بخش قبل ابتدا طول لوله رفت و برگشت را حساب می کنیم که برابر است با 192 فوت.

L=12X12X1.33=192 FT

با توجه به فاصله 15 فوت از اتاق تا ککلتور نیز، مقدار این طول برابر است با

36 FT

که 3 فوت در هر طرف برای فاصله عمودی در نظر گرفته شده است. لذا طول کل لوله رفت و برگشت از کلکتور برابر 228 فوت است

L=192+36=228 ft

حال براساس تلفات حرارتی داده شده و جدول زیر، مقدار دبی برای یک فوت طول لوله در سیستم گرمایش از کف بدست می آید که برابر 0.00236 (GPM) است و دبی کل برابر است با

GPM=228 X 0.00236 = 0.54 GPM

g 1 4 - طراحی اجرا نظارت گرمایش از کف

در این بخش می بایست محاسبات افت فشار سیستم انجام شود. برای این منظور به فاکتورهای زیر در طراحی سیستم گرمایش از کف نیاز داریم:

  • طول لوپ مورد نظر
  • دبی لوپ مورد نظر
  • سایز لوله و دمای آب تغذیه

برای مثال فرض کنید دبی برابر 0.6 جی پی ام با دمای ورودی 120 درجه فارنهایت در سیستم گرمایش از کف است. طول کل لوله کشی 216 فوت و سایز لوله 1/2 اینچ است. برای این منظور طبق جداول ضمیمه برای سیال آب خالص می توان افت فشار مدار را حساب کرد. در این جداول مقادیر افت فشار با توجه به فاکتورهای ارائه شده بالا در هر 100  فوت در سیستم گرمایش از کف داده شده است.

مدرس دوره آموزش سیستم گرمایش از کف
  • عضو تخصصی اشری
  • دارنده PE نظام مهندسی آمریکا
  • طراح و ناظر پروژه های تجاری در داخل و خارج از کشور
پشتیبانی محصولات آموزشی
  • امکان ثبت تیکت از بخش تماس با ما
  • ارتباط از طریق تلگرام، واتساپ و اینستاگرام با مدرس
  • ارسال ایمیل

راهنمای آموزش
  • تمام آموزش ها با قفل نرم افزاری ارائه شده و تنها در یک سیستم کامپیوتر یا موبایل قابل اجراست.
  • جهت دانلود آموزش به پنل کاربری در سایت مراجعه فرمایید.
  • حتما آموزشها را با دانلود منجر دانلود کنید.

50 پاسخ به “طراحی اجرا نظارت گرمایش از کف”

  1. این آموزش و محاسبات ذوب برف تون بسیار خوب است. ممنون از آموزش های رایگانی هم که در سایت قرار می دهید.

  2. بنده این آموزش را تهیه کرده ام و بسیار راضی هستم. استفاده از چنین آموزشهایی بسیار بهتر از روشهای سرانگشتی است که برخی از مهندسین برای گرمایش کفی استفاده می کنند

  3. این محصولتون خیلی از موارد محاسباتی که در سیستم گرمایشی کفی نیاز داشتم رو بیان کرده و تشکر میکنم از شما و سایت خوبتون

  4. سلام و ممنون از آموزش جامعی که قرار دادید. بخش محاسبات پمپ گرمایش از کف واقعا کمک کرد

  5. تشکر بابت آموزش گرمایش از کف و نبود چنین آموزشهایی در بین کتابهای طراحی بسیار دیده میشه

  6. سلام، لطفا محاسبات اضافه شدن سیال دیگری به آب مانند 30% پلی پروپیلن وتغییرات در محاسبات پمپ را هم بگویید

  7. سلام، اینجانب 15 سال مشغول کار تدریس دانشگاهی و طراحی تاسیسات پروژه های مسکونی، تجاری، صنعتی و اتاق تمیز و … هستم، بحث تعریف از خودم نیست ولی بعنوان کسی که عمری تو کار تاسیسات وقت گذاشتم، به جرات میتونم بگم که آموزش ها 100 درصد فنی، کاربردی و عالی هستش. مخصوصاً رفرنس ها و کدهایی که ارائه میکنید. تو این بازار بدست آوردن این حجم از اطلاعات فنی شاید سال ها طول بکشه، درصورتیکه تو این سایت خیلی راحت امکان دستیابی به آنها وجود دارد.
    امیدوارم مخصوصاً افرادی که تازه فارغ التحصیل شده اند و تازه کارتر هستند، ارزش این آموزش ها رو بدونند.
    با تشکر

  8. آموزش در بخش محاسبات، نقشه کشی و نکات اجرایی واقعا عالی بود. ای کاش زودتر با سایت شما آشنا میشدم.

  9. آموزش بسیار کامل، کاربردی و پروژه محور برای دوستانی که میخوان صفر تا صد گرمایش از کف رو یاد بگیرن
    به همراه پاسخگویی استاد ژیانی
    ممنونم

  10. درود فراوان،آموزش بسیار روان و کاربردی بوده و فایل اکسل که محاسبات در آن انجام شده بی نظیر بوده
    با این آموزش بهترین نوع گرمایش با انتخاب مناسب فاصله ها پمپ کلکتور و….میشه انتخاب کرد و بدون دلیل مصارف لوله ها و… بالا برد
    تشکر مهندس بابت سوالات که پاسخ میدهید……………

  11. با توجه به اینکه در 95% پروژه های ایران از کلکتور ساده استفاده می شود و با توجه به اینکه بیشتر مطالب آموزشی در این دوره بر اساس محاسبات کلکتورهای فلومتردار بوده به نظر من مطالب قسمت نقشه کشی این دوره زیاد کاربردی نبوده و به درد پروژه های معمول نمیخوره
    ولی مطالب آموزشی و محاسبات بسیار دقیق و کاربردی بود.
    در کل اگر میخواید نقشه کشی گرمایش از کف یاد بگیرید این دوره زیاد کاربردی نیست.

    1. ظاهرا شما مطالب آموزش رو روی دور تند نگاه کردید و اصلا توجهی به محتوا نداشته اید، در آموزش الزامات هر دو کلکتور گفته شده است و اشاره به بالانس 10% لوپ ها در زمان استفاده از کلکتور ساده نیز گفته شده است.
      بغیر از این مطلب، خیلی از پروژه های داخل ایران با کلکتور فلومتردار کار میشه، این عدد 95% را از کجا اشاره کردین، برای ما مشخص نیست؟
      بهرحال تشکر از کامنت شما

      1. از اونجایی که من بیش از 10 سال است که سیستم های گرمایش از کف اجرا می کنم و در این 10 سال بیش از 300 پروژه انجام دادم که در کل این 300 پروژه شاید 4 الی 5 پروژه بوده که کارفرما از کلکتور فلومتردار استفاده کرده که خیلی کمتر از 5 % خواهد بود و اون عدد 95% صرفا یک تجربه شخصی است که شاید با تجارب شما مراقبت نداشته باشد.
        در مورد آموزش ها هم باید بگم که اتفاقا اون قسمت حداکثر تفاوت 10% رو مشاهده کرده بودم (انتهای ویدئوی 2-2) ولی چیزی که واسه من قابل قبول نبود روش حل مشکل شما بود.
        کم کردن فواصل لوله ها؟؟!!!!!!
        از آنجایی که در سیستم کلکتور ساده امکان کنترل دبی وجود ندارد برای حل این مشکل طول لوله کشی لوپ ها رو تقریبا برابر می کنند که سیستم تقریبا خود بالانس شود و در نتیجه دبی آب در تمامی لوپ ها به یک میزان گردد.
        و تا آنجایی که من میدانم وقتی فواصل لوله ها کم می شوند و دبی ثابت میماند در نتیجه شار حرارتی در آن ناحیه زیاد می شود.
        در نتیجه با روش شما ما یک اتاق داریم که دارای دمای بالاتر بوده و اتاق دیگر سردتر خواهد بود. و این یعنی شرایط آسایش برآورده نخواهد شد.
        بنده بازهم تاکید می کنم که آموزش های شما در زمینه محاسبات بار و … بسیار کامل ، کاربردی و دقیق بوده (حتی بیشتر از حد مورد نیاز بوده)
        ولی به نظر من شما در این زمینه دچار یک اشتباه شده اید.
        البته این نظر شخصی من است و واقعا ممنون میشم اگر حس میکنید در اشتباه هستم مرا راهنمایی کنید و از جهالت خارج کنید.
        با سپاس فراوان.

        1. سلام مجدد، جایی در آموزش گفته نشده که برای حل مشکل، بایستی فاصله لوله ها زیاد شود یا کم شود. محاسبات این آموزش هم برای حالت فلومتردار است و هم کلکتور ساده. لذا این به هنر مهندس طراح برمیگردد که در شرایطی که کلکتور ساده داریم، چطور بتواند با کم یا زیاد کردن فاصله بین لوله ها، متراژها را در حد اختلاف 10% حفظ کند. لذا کم کردن فاصله ها پاسخ مسئله نیست همانطور که زیاد کردن فاصله ها هم جواب نیست. در محاسبات دقیقا بهتون گفتیم که براساس تلفات حرارتی هر زون، چند متر لوله لازم است چه حالت ساده چه حالت کلکتوری. فایل اکسل را مجدد نگاه کنید، در هر دو حالت فاصله لوله ها ثابت است، نه کم کردیم نه زیاد. تعجب میکنم که این روش “کم کردن فاصله ها” رو از کجا آوردید ؟ برای راهنمایی بیشتر در تلگرام یا واتساپ پیام دهید یا راهنمایی کنیم.

  12. آموزش واقعا فوق العاده بود بعضی از سایتها آموزش در بخش تئوری و طراحی خوبند بعضی ها رو قسمت اجرایی کار میکنند ولی مهندس ژیانی واقعا تو هر دو مبحث فوق العاده هستند و قدرت بیان و انتقال بسیار بالایی دارند.از همه مهمتر پاسخگویی با گشاده رویی نسبت به سوالاتی بعد از خرید دوره در اثنای دوره برایمان ایجاد میشود. فقط میشه گفت عالی هستش

  13. سلام
    من برای تهیه این دوره نیاز به مشاوره دارم
    میخواستم ببینم داخل دوره سیم کشی ، ترموستات اتاقی، شیر برقی آموزش داده میشود

  14. سلام-خیلی ممنون از آموز خوبتون -من قبلا در این زمینه چند کتاب خوانده بودم-به نظرم آموزش خیلی کامل دقیق و بی نقص بود.

  15. تشکر از محاسبات جامع و ساده ای که در این زمینه در اختیار ما قرار دادید
    نکات نقشه کشی گرمایش از کف هم عالی بود

  16. درود بر شما
    این آموزش رو میشه عملا برای گرمایش از کف در پروژه های آمریکا و مخصوصا کانادا استفاده کرد؟
    در این بسته آموزشی آیا در مورد فضاهای باز مانند محوطه استخر رو باز و یا داخل دیواره استخر و یا مسیر پارکینگ و گذر عابر در حیاط شخصی هم میشه استفاده کرد و آموزشش در پکیج موجود هست؟ (بیشتر مد نظرم برای کشور کانادا هست)
    سپاس از شما

  17. درود، آیا این آموزش با « محاسبات گام به گام گرمایش از کف » که قبلا تهیه کرده بودم فرق دارد؟ اگر فرق دارد موارد آنرا ذکر بفرمایید.
    تشکر

  18. خیلی ممنون جناب مهندس بسار عالی و با حوصله توضیح فرمودین. سپاس از زحماتتون

  19. سلام
    ضمن تشکر از ارائه این دوره خوب کاربردی: مثل سایر دوره های که بنده تهیه کردم.
    چند نکته که امیدوارم مورد توجه قرار گیرد، البته باز هم مثل بیشتر وقت ها:
    1- یکی از کاربران دوره به نام آقا/خانم eng.khaef در همین بخش دیدگاه ها سوالی در رابطه با حل مشکل اختلاف طول لوله ها با تغییر فاصله در سیستم بدون فلو متر مطرح کرده اند. صادقانه عرض کنم اشکال وسوال مطرح شده برای بنده نیز علیرغم چند بار دیدن این بخش همچنان باقی ماند. جناب مهندس به نظر می رسد بیش از توضیح مکتوب کاش یک ویدیوی کامل تر تکمیلی می گذاشتید.
    2- با توجه به روش معمول شما در ارائه نرم افزار های ذیربط موضوع جای معرفی و کار با نرم افزاری مثل loopcad خیلی خالی بود. (لااقل معایب و محاسن کار با آن)
    3-بنده با توجه به تهیه چندین دوره آموزشی از سایت شما فکر می کنم با توجه به گذشت مدت زیاد از بعضی دوره ها لازم است بخش های تکمیلی به دوره ها اضافه کنید.
    4- برای دیگرانی که این نظرها را مطالعه می کنند عرض کنم حقیقتا مهندس در پاسخگویی از طریق تلگرام بسیار متعهد و پاسخگو هستند! لااقل برای بنده که تاکنون جنین بوده اند (بدون هیچ آشنایی قبلی!) ولی واقعا برخی مطالب مناسب یک برنامه ویدیویی تکمیلی است و گفتگوی تلگرامی کفایت نمی کند.
    آرزوی موفقیت برای جنابعالی دارم

    1. سلام جناب مهندس
      آموزش لوپ کد در همین آموزش به شما داده شده است و چندین مثال هم حل کردیم. لطفا بررسی کنید اگر هنوز دانلود نکردین.
      با تشکر
