شیرهای کنترلی در تاسیسات

کتاب شیرهای کنترلی که توسط شرکت فیشر (زیرمجموعه امرسون) تدوین شده است، یکی از مراجع اصلی و کلاسیک در این حوزه به شمار می‌رود که از اولین چاپ خود در سال 1965 تا ویرایش چهارم، همواره منبعی غنی برای مهندسان و تکنسین‌ها بوده است. این کتاب تنها یک کاتالوگ محصول نیست، بلکه ترکیبی از دانش تئوریک و تجربیات عملی دهه‌ها فعالیت در صنعت کنترل سیالات است. هدف اصلی این کتاب، پر کردن شکاف میان تئوری‌های دانشگاهی و واقعیت‌های میدانی در انتخاب، نصب، سایزینگ و نگهداری شیرهای صنعتی است.

• نام کتاب: هندبوک شیرهای کنترل (Control Valve Handbook)
• نام نویسنده: امرسون پروسس منیجمنت / فیشر (Emerson Process Management / Fisher)

مقدمه ای بر کتاب شیرهای کنترلی در تاسیسات

در دنیای پیچیده و پویا صنعت مدرن، کنترل دقیق فرآیندها عاملی حیاتی در دستیابی به راندمان بالا، ایمنی، سودآوری و رعایت استانداردهای زیست‌محیطی است. کارخانه‌های فرآیندی متشکل از صدها و گاهی هزاران حلقه کنترلی هستند که همگی در یک شبکه به هم پیوسته عمل می‌کنند تا محصولی با کیفیت تولید شود. هر یک از این حلقه‌ها برای نگهداری متغیرهای مهم فرآیند مانند فشار، جریان، سطح و دما در محدوده عملیاتی مطلوب طراحی شده‌اند. در این میان، شیرهای کنترلی به عنوان مهم‌ترین و رایج‌ترین عنصر نهایی کنترل (Final Control Element) در صنایع فرآیندی شناخته می‌شود. بسیاری از متخصصان، شیر کنترل را تنها یک تجهیز ساده مکانیکی می‌پندارند، اما در واقعیت، این تجهیزات حلقه اتصال حیاتی در زنجیره ابزار دقیق هستند. همان‌طور که قدرت یک زنجیر به ضعیف‌ترین حلقه آن وابسته است، عملکرد یک حلقه کنترلی نیز به شدت به عملکرد و دقت شیر کنترل وابسته است.

در این مقدمه باید اشاره کرد که نقش شیرهای کنترلی فراتر از باز و بسته کردن مسیر جریان است. این تجهیز وظیفه دارد تا با دریافت سیگنال از کنترل‌کننده، نرخ جریان سیال (گاز، بخار، آب یا ترکیبات شیمیایی) را دستکاری کرده و اغتشاشات وارده به سیستم را جبران نماید. در ویرایش چهارم این کتاب، نویسندگان تمرکز ویژه‌ای بر روی عملکرد دینامیکی شیر، فناوری‌های جدید دیجیتال و استانداردهای زیست‌محیطی مانند کنترل آلاینده‌های فرار (Fugitive Emissions) داشته‌اند. اهمیت درک صحیح از پدیده‌هایی نظیر کاویتاسیون، فلشینگ و نویز آیرودینامیک، و همچنین انتخاب صحیح متریال و کلاس نشتی، از جمله مباحثی است که در این کتاب به تفصیل بررسی شده‌اند. با مطالعه این اثر، خواننده درمی‌یابد که انتخاب یک شیر کنترل مناسب، فرآیندی مهندسی و دقیق است که نیازمند درک عمیق از شرایط فرآیندی و مشخصات فنی تجهیزات است. در ادامه، به بررسی جامع فصول و مباحث فنی مطرح شده در بدنه اصلی کتاب خواهیم پرداخت.

فصل ۱: مقدمه ای بر شیرهای کنترل (Introduction to Control Valves)

این فصل به عنوان دروازه ورود به دنیای شیرهای کنترل، با تعریف بنیادی این تجهیز به عنوان اصلی‌ترین عنصر نهایی کنترل (Final Control Element) در صنایع فرآیندی آغاز می‌شود. نویسنده توضیح می‌دهد که یک شیر کنترل، تنها یک قطعه مکانیکی ساده نیست، بلکه بخشی حیاتی از یک حلقه کنترل (Control Loop) است که وظیفه دارد با تغییر در نرخ جریان سیال، متغیرهای فرآیند مانند فشار، دما یا سطح را در نقطه تنظیم مطلوب نگه دارد. در این فصل، بر اهمیت نگاه سیستمی به شیر کنترل تأکید شده و آن را مجموعه‌ای متشکل از بدنه شیر، عملگر (Actuator) و سایر تجهیزات جانبی معرفی می‌کند.

بخش عمده‌ای از این فصل به تشریح ترمینولوژی و اصطلاحات تخصصی اختصاص دارد تا زبانی مشترک بین مهندسان ایجاد شود. مفاهیمی مانند «باند مرده» (Dead Band) که به دامنه‌ای از سیگنال ورودی اشاره دارد که در آن خروجی تغییری نمی‌کند، «هیسترزیس» (Hysteresis) و «خطی‌بودن» (Linearity) به دقت تعریف می‌شوند. همچنین، تفاوت‌های ساختاری میان شیرهای با حرکت خطی (Sliding-Stem) و شیرهای چرخشی (Rotary-Shaft) و اجزای داخلی آن‌ها مانند تریم، پکینگ و بونت (Bonnet) تشریح می‌گردد. این فصل پایه‌ای ضروری برای درک مباحث پیشرفته‌تر فصول بعدی فراهم می‌کند.

فصل ۲: عملکرد شیر کنترل (Control Valve Performance)

در این فصل، تمرکز از تعاریف اولیه به سمت دینامیک و رفتار عملکردی شیر در یک حلقه کنترلی تغییر می‌کند. موضوع اصلی، «تغییرپذیری فرآیند» (Process Variability) است. نویسنده استدلال می‌کند که بسیاری از مشکلات کنترلی و عدم ثبات در فرآیندها، ناشی از عملکرد ضعیف شیر کنترل، به ویژه وجود باند مرده و اصطکاک زیاد است. اگر شیر نتواند به تغییرات کوچک سیگنال کنترل‌کننده پاسخ دهد، فرآیند دچار نوسان شده و از نقطه تنظیم فاصله می‌گیرد که این امر منجر به کاهش کیفیت محصول و افزایش ضایعات می‌شود.

مباحثی همچون زمان پاسخ‌دهی (Response Time) و پارامتر T63 (زمانی که طول می‌کشد شیر به ۶۳ درصد فرمان ورودی برسد) برای ارزیابی سرعت عمل شیر مطرح می‌شوند. همچنین اهمیت انتخاب صحیح ترکیب عملگر و پوزیشنر برای غلبه بر اصطکاک و کاهش باند مرده مورد بحث قرار می‌گیرد. فصل دوم نشان می‌دهد که چگونه بهره (Gain) شیر نصب‌شده در فرآیند می‌تواند با تغییر در شرایط جریان تغییر کند و چرا انتخاب مشخصه جریان مناسب (مانند خطی یا درصد مساوی) برای خطی‌سازی رفتار کلی حلقه کنترل حیاتی است. این فصل با ارائه داده‌های تجربی ثابت می‌کند که سرمایه‌گذاری بر روی شیرهای با عملکرد دینامیکی بالا، بازگشت سرمایه سریعی از طریق بهبود راندمان تولید خواهد داشت.

فصل ۳: انواع شیر و عملگر (Valve and Actuator Types)

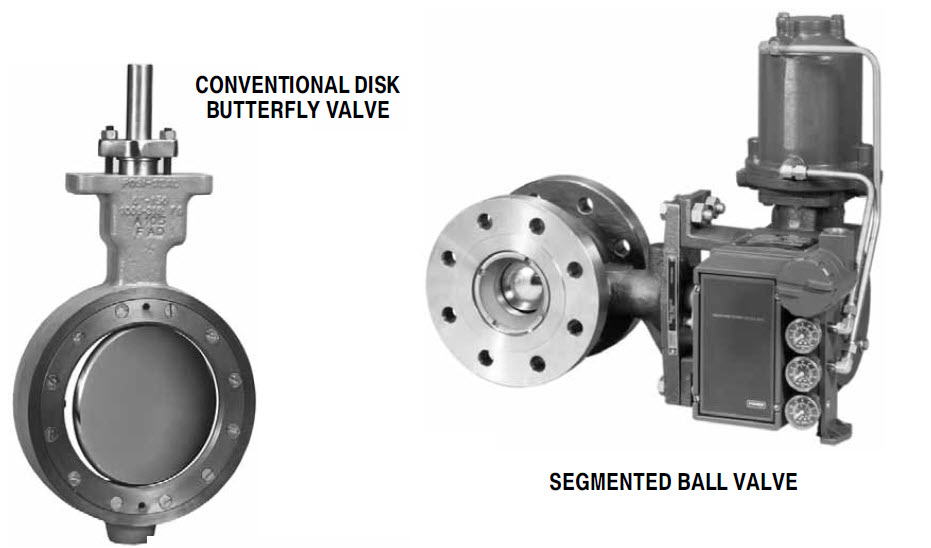

این فصل به بررسی جامع سخت‌افزار و ساختار انواع شیرها و عملگرها می‌پردازد. شیرها به دو دسته کلی شیرهای با حرکت خطی (مانند شیرهای گلوب) و شیرهای چرخشی (مانند توپی و پروانه‌ای) تقسیم می‌شوند. شیرهای گلوب به دلیل دقت بالا در کنترل و قابلیت‌های متنوع تریم (Trim)، در کاربردهای حساس بسیار محبوب هستند. انواع مختلف شیرهای گلوب شامل تک‌نشیمنگاه (Single-Port)، دونشیمنگاه (Double-Port) و قفسی (Cage-Guided) با جزئیات و مزایای هرکدام، نظیر تعادل نیروها و سهولت تعمیرات، شرح داده می‌شوند. در مقابل، شیرهای چرخشی برای ظرفیت‌های جریان بالا و ابعاد فشرده‌تر معرفی می‌شوند.

در بخش عملگرها، دو فناوری اصلی پنوماتیکی یعنی عملگرهای دیافراگمی فنری و پیستونی مقایسه می‌شوند. عملگرهای دیافراگمی به دلیل سادگی، هزینه کمتر و قابلیت اطمینان بالا رایج‌تر هستند، در حالی که عملگرهای پیستونی برای تولید نیروهای بسیار زیاد و کورس‌های حرکتی طولانی‌تر کاربرد دارند. همچنین به عملگرهای الکتریکی و الکتروهیدرولیک برای شرایطی که هوای ابزار دقیق در دسترس نیست یا دقت و قدرت خاصی مورد نیاز است، اشاره می‌شود. این فصل به مهندسان کمک می‌کند تا بر اساس نیازهای فرآیندی خود، مناسب‌ترین ساختار مکانیکی شیر و منبع قدرت را انتخاب کنند.

فصل ۴: تجهیزات جانبی شیر کنترل (Control Valve Accessories)

تجهیزات جانبی نقش مغز متفکر و سیستم عصبی شیر کنترل را ایفا می‌کنند. این فصل با تمرکز بر «پوزیشنرها» (Positioners) آغاز می‌شود که وظیفه دارند موقعیت دقیق عضو مسدودکننده شیر را بر اساس فرمان کنترل‌کننده تنظیم کنند. سیر تکاملی پوزیشنرها از مدل‌های پنوماتیکی و الکترو-پنوماتیکی آنالوگ به سمت کنترل‌کننده های دیجیتال ولو (Digital Valve Controllers) بررسی می‌شود. تجهیزات دیجیتال جدید با بهره‌گیری از ریزپردازندهها، امکانات عیب‌یابی پیشرفته و ارتباط دوطرفه (مانند پروتکل HART و Fieldbus) را فراهم می‌کنند.

علاوه بر پوزیشنرها، سایر متعلقات ضروری نظیر مبدل‌ها (Transducers) برای تبدیل سیگنال الکتریکی به پنوماتیکی، بوسترها (Volume Boosters) برای افزایش سرعت عملکرد شیر، رگولاتورهای فشار هوا، شیرهای برقی (Solenoid Valves) برای سیستم‌های قطع اضطراری و لیمیت سوئیچ‌ها برای اعلام وضعیت باز یا بسته بودن شیر معرفی می‌شوند. نویسنده توضیح می‌دهد که چگونه انتخاب و تنظیم صحیح این تجهیزات می‌تواند عملکرد دینامیکی شیر را بهبود بخشیده و قابلیت‌های نگهداری پیش‌بینانه را به سیستم اضافه کند. این فصل نشان می‌دهد که شیر کنترل مدرن، یک پکیج هوشمند و یکپارچه از تجهیزات مکانیکی و الکترونیکی است.

فصل ۵: انتخاب شیر کنترل (Control Valve Selection)

انتخاب صحیح شیر کنترل، قلب فرآیند مهندسی در این حوزه است. این فصل فرآیندی سیستماتیک را برای انتخاب شیر مناسب ارائه می‌دهد که با جمع‌آوری اطلاعات فرآیندی مانند نوع سیال، دما، فشار و دبی آغاز می‌شود. یکی از مهم‌ترین مباحث این فصل، «سایزینگ» (Sizing) شیر است. نویسنده فرمول‌های استاندارد ISA/IEC برای محاسبه ضریب جریان (Cv) در مایعات و گازها را تشریح کرده و هشدارهایی جدی در مورد انتخاب شیرهای بزرگ‌تر از نیاز (Oversizing) می‌دهد که می‌تواند منجر به کنترل ضعیف و سایش قطعات شود.

چالش‌های جدی مانند «کاویتاسیون» (Cavitation) و «فلشینگ» (Flashing) در مایعات و «نویز آیرودینامیک» در گازها به تفصیل بررسی می‌شوند. برای مقابله با این پدیده‌های مخرب، راهکارهایی نظیر استفاده از تریم‌های چندمرحله‌ای ضد کاویتاسیون و قفس‌های کاهنده نویز معرفی می‌گردند. همچنین انتخاب متریال بدنه و قطعات داخلی بر اساس مقاومت در برابر خوردگی و سایش، و تعیین کلاس نشتی (Seat Leakage Class) بر اساس استانداردها، از دیگر موضوعات کلیدی این فصل است. این فصل به عنوان یک راهنمای عملی، مهندسان را در مسیر پیچیده انتخاب شیر هدایت می‌کند.

فصل ۶: شیرهای کنترل خاص (Special Control Valves)

برخی شرایط عملیاتی فراتر از توانایی شیرهای استاندارد هستند و نیاز به طراحی‌های ویژه دارند. این فصل به بررسی این کاربردهای خاص می‌پردازد. شیرهای با ظرفیت بسیار بالا (High Capacity) که نیازمند بدنه‌های بزرگ و طراحی‌های ویژه برای مدیریت نیروهای سیال و نویز هستند، و در مقابل، شیرهای جریان بسیار کم (Low Flow) که برای آزمایشگاه‌ها و پایلوت‌ها با تریم‌های دقیق میکرو طراحی می‌شوند، معرفی می‌گردند.

شیرهای دما بالا (High Temperature) و شیرهای برودتی (Cryogenic) که نیازمند طراحی‌های خاص بونت (مانند بونت‌های پره‌دار یا بلند) برای محافظت از پکینگ در برابر حرارت یا یخ‌زدگی هستند، مورد بحث قرار می‌گیرند. همچنین الزامات سخت‌گیرانه برای شیرهای سرویس هسته‌ای (Nuclear Service) و شیرهای مورد استفاده در محیط‌های ترش (Sulfide Stress Cracking) که نیازمند رعایت استانداردهای NACE برای جلوگیری از تردی و شکست فلزات هستند، تشریح می‌شوند. این فصل نشان می‌دهد که صنعت شیرسازی چگونه با نوآوری و مهندسی مواد، راهکارهایی برای دشوارترین شرایط فرآیندی ارائه داده است.

فصل ۷: شیرهای کاندیشنینگ بخار (Steam Conditioning Valves)

این فصل به تجهیزات تخصصی برای مدیریت بخار در نیروگاه‌ها و صنایع فرآیندی اختصاص دارد. کاندیشنینگ بخار به معنای کاهش همزمان فشار و دمای بخار برای رسیدن به شرایط مطلوب مصرف‌کننده است. مبحث با معرفی «دی‌سوپرهیترها» (Desuperheaters) آغاز می‌شود که با تزریق کنترل‌شده آب به جریان بخار مافوق گرم، دمای آن را کاهش می‌دهند. انواع مختلف دی‌سوپرهیترها شامل نازل‌های ثابت، متغیر و مدل‌های بخار-اتمیزه (Steam Atomized) بررسی می‌شوند.

اوج تکنولوژی در این بخش، شیرهای تبدیل بخار (Steam Conditioning Valves) هستند که هر دو عمل کاهش فشار و تزریق آب را در یک بدنه واحد انجام می‌دهند. این شیرها که اغلب دارای بدنه‌های آهنگری‌شده (Forged) برای تحمل فشار و دمای بالا هستند، در سیستم‌های کنارگذر توربین (Turbine Bypass) نقش حیاتی دارند. طراحی این شیرها باید به گونه‌ای باشد که از شوک‌های حرارتی جلوگیری کرده و اختلاط کامل آب و بخار را تضمین کند. اهمیت این تجهیزات در بهبود راندمان حرارتی سیکل‌ها و حفاظت از تجهیزات پایین‌دستی مانند کندانسورها و توربین‌ها در این فصل برجسته می‌شود.

فصل ۸: نصب و نگهداری (Installation and Maintenance)

حتی بهترین شیرهای کنترل نیز بدون نصب صحیح و نگهداری مناسب، عملکرد مطلوبی نخواهند داشت. این فصل با دستورالعمل‌های ایمنی و انبارداری شیرها پیش از نصب آغاز می‌شود و نکاتی کلیدی در مورد تمیزکاری خطوط لوله، جهت صحیح جریان و بستن صحیح پیچ‌های فلنج ارائه می‌دهد. اما تمرکز اصلی بر استراتژی‌های نگهداری است. نویسنده گذار از نگهداری واکنشی (تعمیر پس از خرابی) و پیشگیرانه (تعویض دوره‌ای قطعات) به سمت نگهداری «پیش‌بینانه» (Predictive Maintenance) را توصیه می‌کند.

با استفاده از قابلیت‌های تشخیصی (Diagnostics) در پوزیشنرهای هوشمند، می‌توان وضعیت سلامت شیر را در حین کار پایش کرد. پارامترهایی مانند اصطکاک پکینگ، نشت هوای ابزار دقیق و پاسخ‌دهی عملگر تحلیل شده و نیاز به تعمیرات پیش از وقوع خرابی پیش‌بینی می‌شود. این رویکرد باعث کاهش چشمگیر هزینه‌های تعمیرات اساسی و افزایش زمان بهره‌برداری می‌شود. همچنین روش‌های عملی برای تعویض پکینگ، تنظیم فشار فنر (Bench Set) و تعمیر نشیمنگاه‌ها آموزش داده می‌شود تا تکنسین‌ها بتوانند عمر مفید شیر را افزایش دهند.

فصل ۹: استانداردها و تاییدیه‌ها (Standards and Approvals)

صنعت شیرهای کنترل توسط مجموعه‌ای گسترده از استانداردها و مقررات بین‌المللی هدایت می‌شود. این فصل مرجعی برای آشنایی با سازمان‌های تدوین‌کننده استاندارد مانند ASME (برای طراحی مکانیکی و فلنج‌ها)، API، ISA (برای تست و اصطلاحات)، IEC (استانداردهای بین‌المللی برق و الکترونیک) و FCI (برای کلاس‌های نشتی) است. درک این استانداردها برای انتخاب محصولی که هم از نظر فنی مناسب باشد و هم الزامات قانونی را برآورده کند، ضروری است.

بخش مهمی از این فصل به تاییدیه‌های مربوط به مناطق خطرناک (Hazardous Locations) اختصاص دارد. طبقه‌بندی مناطق بر اساس احتمال حضور گازها یا غبارهای قابل اشتعال (مانند Zone 0, 1, 2) و روش‌های حفاظت الکتریکی مانند «ضد انفجار» (Explosion-Proof) و «ایمنی ذاتی» (Intrinsically Safe) تشریح می‌شوند. همچنین کدهای حفاظتی بدنه (مانند NEMA و IP) برای مقاومت در برابر نفوذ آب و گرد و غبار بررسی می‌گردند. این اطلاعات برای مهندسان ایمنی و ابزار دقیق جهت اطمینان از نصب تجهیزات الکتریکی ایمن در محیط‌های صنعتی حیاتی است.

فصل ۱۰، ۱۱ و ۱۲: داده‌های مهندسی و مراجع (Engineering Data, Pipe Data, Conversions)

سه فصل پایانی کتاب به عنوان یک مرجع سریع و کاربردی برای مهندسان طراحی شده‌اند و حاوی جداول و داده‌های فنی هستند. فصل ۱۰ شامل اطلاعات گسترده‌ای در مورد خواص فیزیکی و شیمیایی مواد، جداول دما-فشار برای متریال‌های مختلف شیر و استانداردهای ASTM است. همچنین خواص سیالات مختلف مانند بخار اشباع و فوق‌گرم در این فصل ارائه شده است.

فصل ۱۱ داده‌های مربوط به لوله‌ها را پوشش می‌دهد، از جمله ابعاد و ضخامت‌های استاندارد لوله‌ها (Schedule)، ابعاد فلنج‌ها و اطلاعات مربوط به اتصالات. این داده‌ها برای اطمینان از تطابق ابعادی شیر با خط لوله ضروری هستند. فصل ۱۲ نیز شامل جداول تبدیل واحدها برای طول، فشار، دما، دبی و سایر کمیت‌های مهندسی است که در محاسبات روزمره مهندسان ابزار دقیق کاربرد فراوانی دارد. این فصول بخش «هندبوک» بودن کتاب را تکمیل کرده و نیاز مراجعه به منابع پراکنده دیگر را برطرف می‌کنند.

نتیجه‌گیری

کتاب هندبوک شیرهای کنترل شرکت فیشر، بیش از آنکه یک راهنمای محصول باشد، یک دایره‌المعارف مهندسی برای یکی از حیاتی‌ترین اجزای صنعت است. این کتاب به وضوح نشان می‌دهد که «شیر کنترل» یک کالای مصرفی ساده نیست، بلکه یک دارایی مهندسی شده است که انتخاب و مدیریت صحیح آن تأثیر مستقیم بر سودآوری و ایمنی کل واحد صنعتی دارد. از مباحث پایه مانند تعریف ضرایب جریان تا پیچیدگی‌های دینامیک سیالات در شرایط بحرانی کاویتاسیون و جریان‌های صوتی، همه و همه با هدف ارتقای دانش کاربر تدوین شده‌اند.

یکی از مهم‌ترین دستاوردهای مطالعه این کتاب، تغییر نگرش نسبت به هزینه‌های شیرهای صنعتی است. هرچند شیرهای مهندسی‌شده با کیفیت بالا ممکن است هزینه اولیه بیشتری داشته باشند، اما با کاهش نوسانات فرآیند، کاهش مصرف انرژی، به حداقل رساندن ضایعات و افزایش فواصل زمانی بین تعمیرات، بازگشت سرمایه چشمگیری را تضمین می‌کنند. همچنین، تأکید کتاب بر فناوری‌های دیجیتال و شیرهای هوشمند، مسیر آینده صنعت را ترسیم می‌کند؛ مسیری که در آن شیرهای کنترل نه تنها مجری فرمان‌ها هستند، بلکه به عنوان حسگرهای هوشمند، وضعیت سلامت خود و فرآیند را گزارش می‌دهند.

در مجموع، تسلط بر مفاهیم ارائه شده در این هندبوک برای هر مهندس ابزار دقیق، مکانیک و فرآیند ضروری است. رعایت اصول سایزینگ دقیق، توجه به استانداردهای زیست‌محیطی در انتخاب پکینگ‌ها و بهره‌گیری از استراتژی‌های نگهداری پیش‌بینانه، سه رکن اصلی برای دستیابی به عملکرد بهینه در سیستم‌های کنترل سیالات هستند. این کتاب به ما یادآوری می‌کند که در عصر اتوماسیون پیشرفته، هنوز هم فیزیک مکانیکی و دینامیک سیالات در قلب فرآیند قرار دارند و درک صحیح آن‌ها توسط شیر کنترل، کلید موفقیت عملیاتی است.
