در این آموزش به طراحی و محاسبه ایرواشر پرداخته شده و مطالبی که در این آموزش گردآوری شده  از جزوات آموزشی مهندس فرهیخته جناب محمد رضا پناهنده است که متاسفانه چند سال پیش جمع ما را ترک کردند. روحشان شاد و قرین رحمت الهی باد.

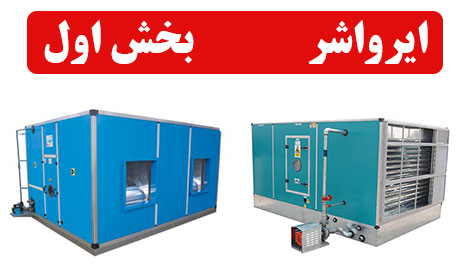

air washer 500x500 1 - ایرواشر بخش 1

همانطوریکه از نام هواشوی ها پیداست علاوه بر تامین هوای طرح داخل ، ذرات معلق در هوا را جدا می کنند.

برای طراحی ایرواشرها لازمست که مطابق طبقه بندی به شرح ذیل عمل کرد:

  • ایرواشر class 4
  • ایرواشر class 6
  • ایرواشر class 8

که ایرواشرهای class 4 ، class 6 را Single Bank  و ایرواشر class 8 را Double Bank می نامند. بدیهی است مهندس طراح یک سیستم تاسیساتی باید اطلاعات کافی در مورد ایرواشرها ، جهت سرد کردن یا گرم کردن هوا را داشته باشد که متاسفانه بعضی از طراحان معروف با این اطلاعات بیگانه اند و مطلع نیستند که باید استانداردهای لازم در خصوص ایرواشرها را رعایت کنند.

ایرواشر class 4

تفاوت ایرواشر class 4 با بقیه در این است که شدت جریان حجمی آب پودر شده باید برابر 3.8 جی پی ام در هر 1000 سی اف ام باشد و  فشار آب پشت نازل 30 psig است. افت فشار در نازل برابر 10 متر و بقیه فشار تبدیل به سرعت می گردد.

طول ایرواشر class 4 برابر 120 سانتی متر  میباشد که در این طول ، زمان تماس هوا با آب پودر شده برابر 0.5 ثانیه است ( براساس سرعت 500 فوت بر دقیقه). در این تحول هوای استاندارد با رطوبت نسبی حدود 56% ایرواشر را ترک می کند ( شرایط استاندارد هوای ورودی حدود 40 درجه سانتیگراد میباشد). در ایرواشر class 4 دمای خروجی هوا را می توان از رابطه زیر بدست آورد.

air 01 - ایرواشر بخش 1

چنانچه دمای اتاق را 30 درجه سانتی گراد در نظر بگیریم (86 درجه فارنهایت)، داریم:

air 02 - ایرواشر بخش 1

بعنوان مثال، اگر برای یک فضای مسکونی مقدار با محسوس برابر 27000 بی تی یو بر ساعت باشد،

air 03 - ایرواشر بخش 1

ایرواشر class 6

طول این ایرواشر برابر 180 سانتی متر و زمان تماس برابر 0.75 ثانیه میباشد. فشار پشت نازل برابر 30 psi (single bank)، دبی لازم 4.2 جی پی ام به ازای هر 1000 سی اف ام است و راندمان رطوبتی برای شرایط استاندارد هوا در این حالت 59.2% است.  لذا داریم

air 04 - ایرواشر بخش 1

و برای محاسبه حجم هوا در مثال قبلی داریم:

air 05 - ایرواشر بخش 1

ایرواشر class 8

طول این ایرواشر برابر 240 سانتی متر، فشار پشت نازل برابر 30 psi ، دبی لازم 8 جی پی ام به ازای هر 1000 سی اف ام است. راندمان رطوبتی برای شرایط استاندارد هوا در این حال 78% است.  لذا داریم :

air 06 - ایرواشر بخش 1

و برای محاسبه حجم هوا در مثال قبلی داریم:

air 07 - ایرواشر بخش 1

مقادیر فوق برای شرایط آب و هوایی استاندارد بود . برای شرایط آب و هوایی مشهد داریم:

air 08 - ایرواشر بخش 1

بنابراین ضریب 1.08 به 0.96 اصلاح می شود. یعنی مقدار حجم هوا برای شهر مشهد به قرار زیر اصلاح می گردد.

air 09 - ایرواشر بخش 1

محاسبه افت فشار داخلی (برحسب اینچ واتر گیج) با سرعت استاندارد 500 fpm در ایرواشرها در مقاطع مختلف به شرح ذیل داریم:

air 10 - ایرواشر بخش 1

در سرعت 450 fpm داریم:

air 13 - ایرواشر بخش 1

افت دیگری که باید به افت های داخلی اضافه گردد، 10% از افت کل داخلی است (0.1×0.9=0.09) که به سرعت در دهانه خروجی فن تبدیل می شود. یعنی افت فشار داخلی این ایرواشر برابر 1 اینچ واتر گیج خواهد بود.

در ایرواشر کلاس 8، افت های ذکر شده وجود دارد، اما در قسمت Airwasher، بجای افت 0.35 in.w.c از مقدار 0.25 استفاده خواهد شد.

طبق پیشنهاد موسسه M.G.H  (Mc Grow Hill) در هندبوک مهندسی مکانیک ، سرعت در دهانه خروجی هوا سازها، ایرواشرها و بطور کلی فن ها باید 10% فشار استاتیک فن باشد. با این احتساب مقطع دهانه ی خروجی ایرواشر برابر است با،

air 11 - ایرواشر بخش 1

مثال: برای محاسبه ابعاد دهانه خروجی هوا از ایرواشر با مشخصات زیر داریم:

cfm=1000
sp=2.0 in.w.c

air 12 - ایرواشر بخش 1

ابعاد دهانه خروجی هوا برابر است با : 720mm x 720mm

حال اگر اتلاف حرارتی کویل برابر 52,000 btu/hr و مقدار هوادهی برابر 10,000 cfm باشد، می خواهیم کویل و فن را محاسبه نماییم.

ادامه آموزش را در جلسه آینده دنبال فرمایید.
